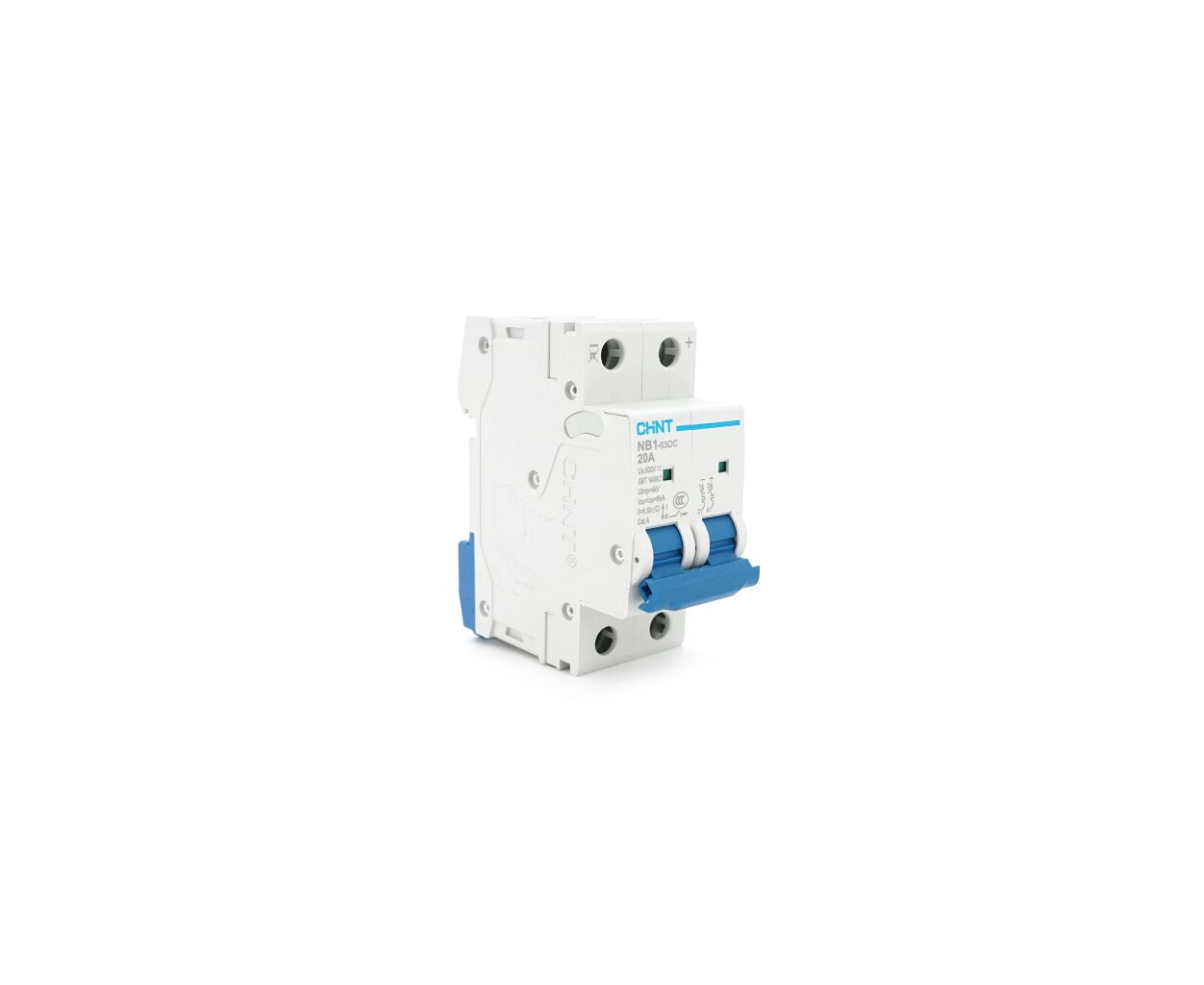

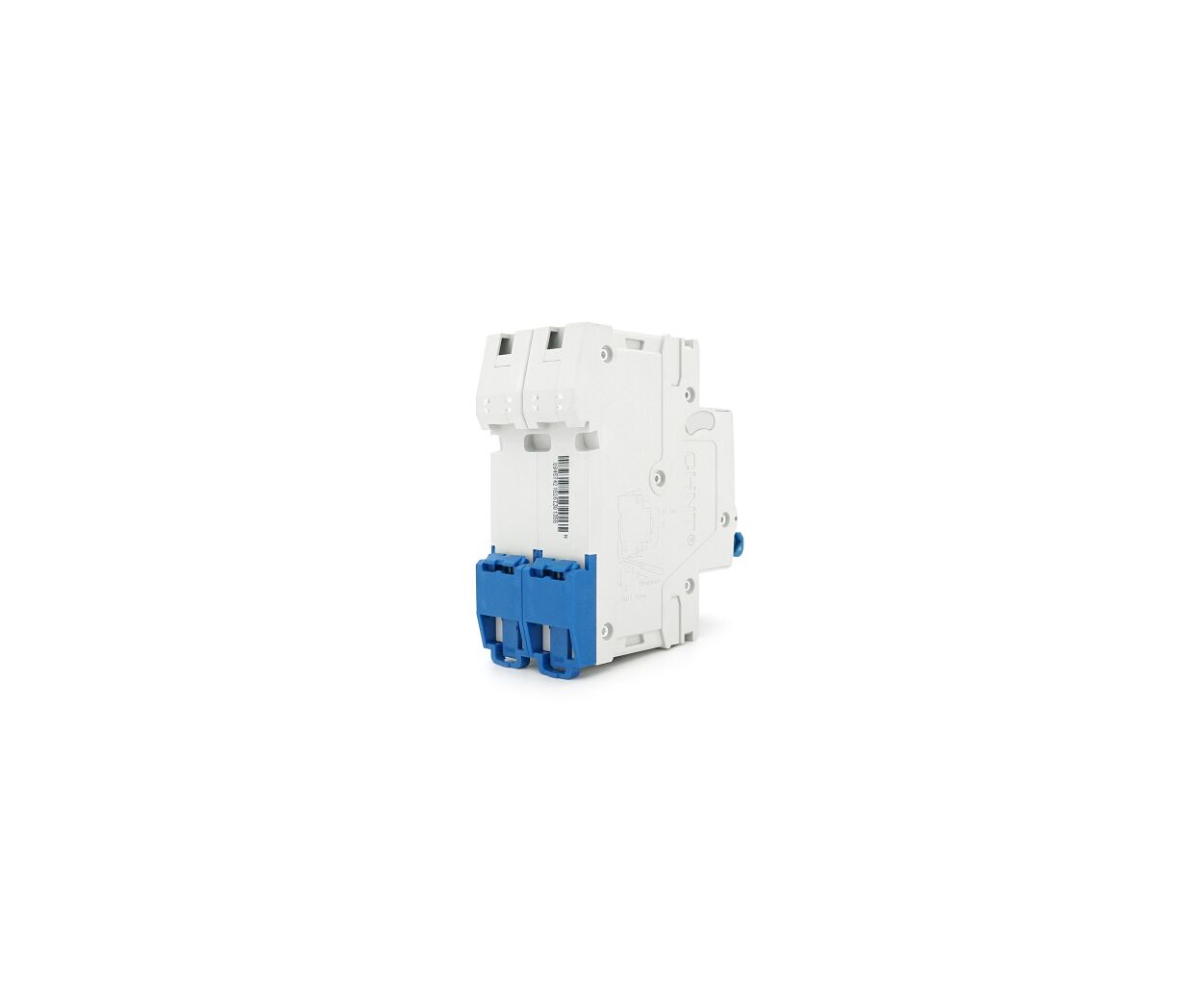

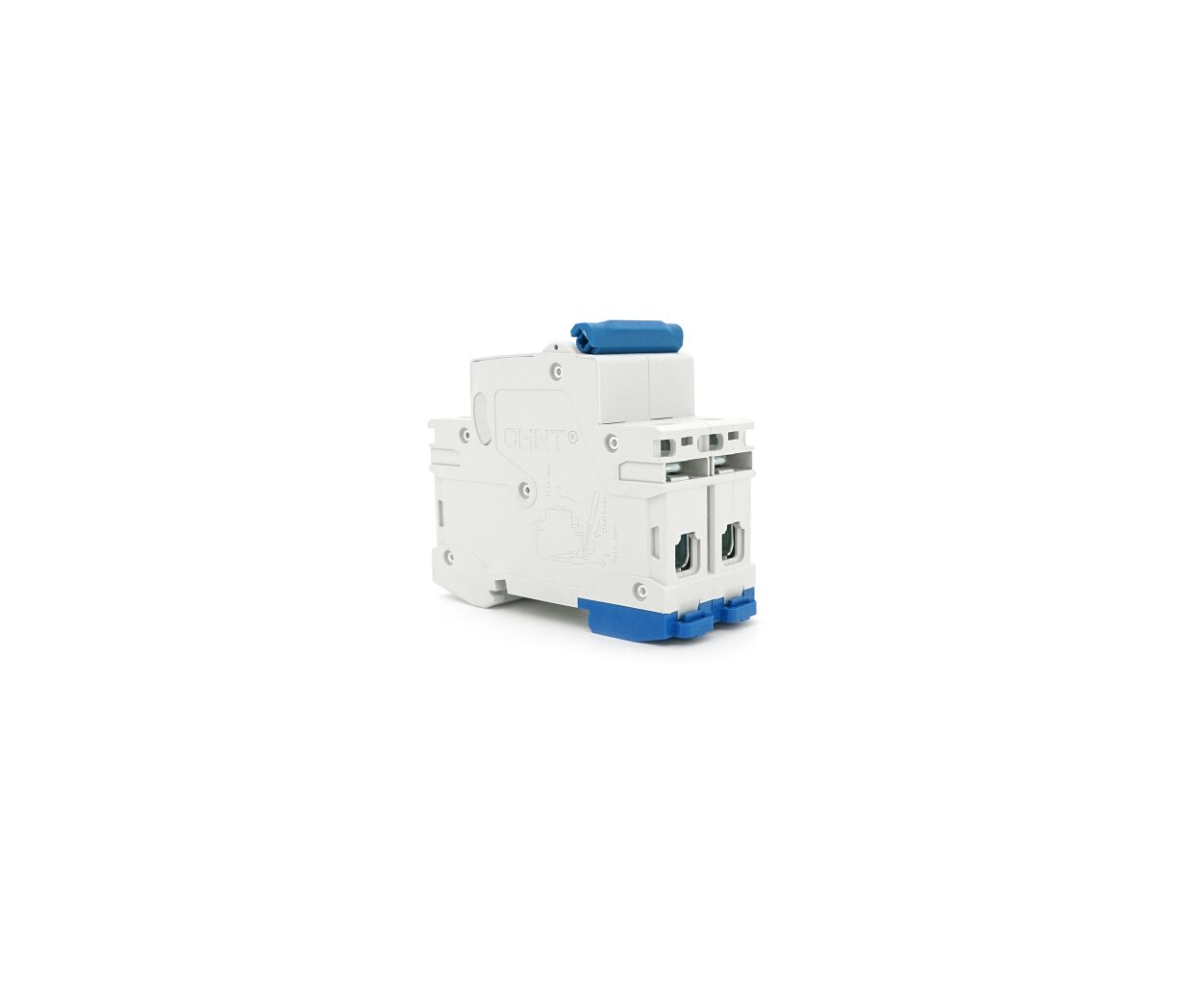

Автоматический выключатель CHINT NB1-63DC 2P C20 DC500V

Описание

Двухполюсный автоматический выключатель серии NB1-63DC предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство устанавливается на стандартную DIN-рейку и обеспечивает надежную коммутацию и защиту электрических цепей постоянного тока с номинальным напряжением до 500 В.

Выключатель оснащен тепломагнитным расцепителем, который обеспечивает два типа защиты: тепловую (от перегрузки) с выдержкой времени и электромагнитную (от короткого замыкания) с мгновенным срабатыванием. Характеристика срабатывания "C" (C20) указывает на то, что электромагнитный расцепитель срабатывает при токе в 5-10 раз превышающем номинальный, что делает его оптимальным для цепей со смешанной нагрузкой.

Устройство может быть использовано для:
• Защиты силовых цепей солнечных электростанций и фотоэлектрических систем
• Обеспечения безопасности цепей постоянного тока в промышленном оборудовании
• Защиты цепей управления в системах автоматизации и телемеханики
• Применения в зарядной инфраструктуре для электромобилей
• Защиты цепей аварийного и резервного питания
• Защиты силовых цепей источников бесперебойного питания

Характеристики:
• Тип: автоматический выключатель постоянного тока
• Серия: NB1-63DC
• Количество полюсов: 2P
• Номинальный ток: 20А
• Характеристика срабатывания: C
• Номинальное напряжение: 500 В постоянного тока
• Отключающая способность: 6 кА
• Способ установки: на DIN-рейку 35 мм
• Габаритные размеры: 86×36×49,5 мм
• Тип расцепителя: тепломагнитный
• Степень защиты: IP20
• Температурный диапазон эксплуатации: от -35°C до +70°C
• Производитель: CHINT
