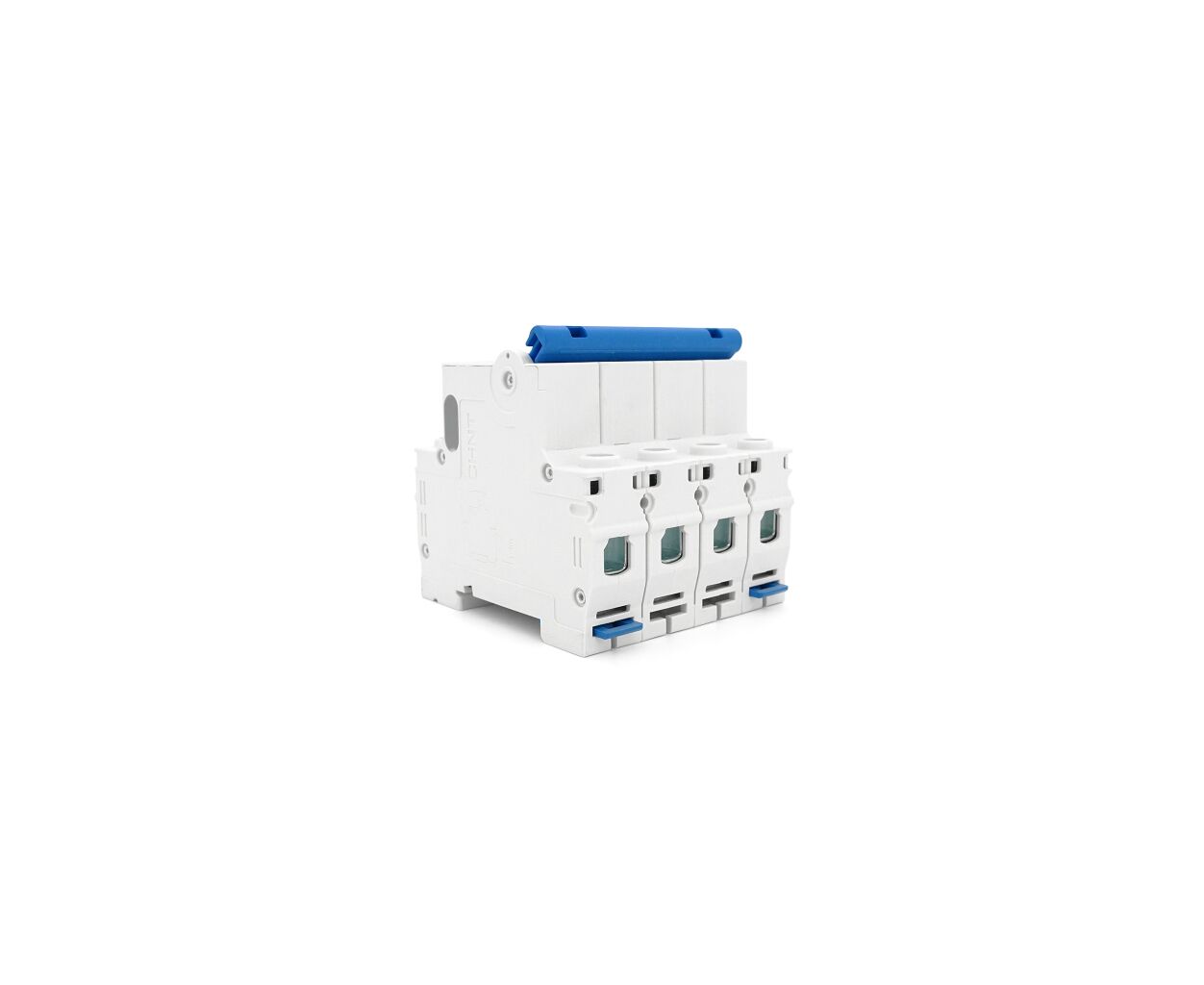

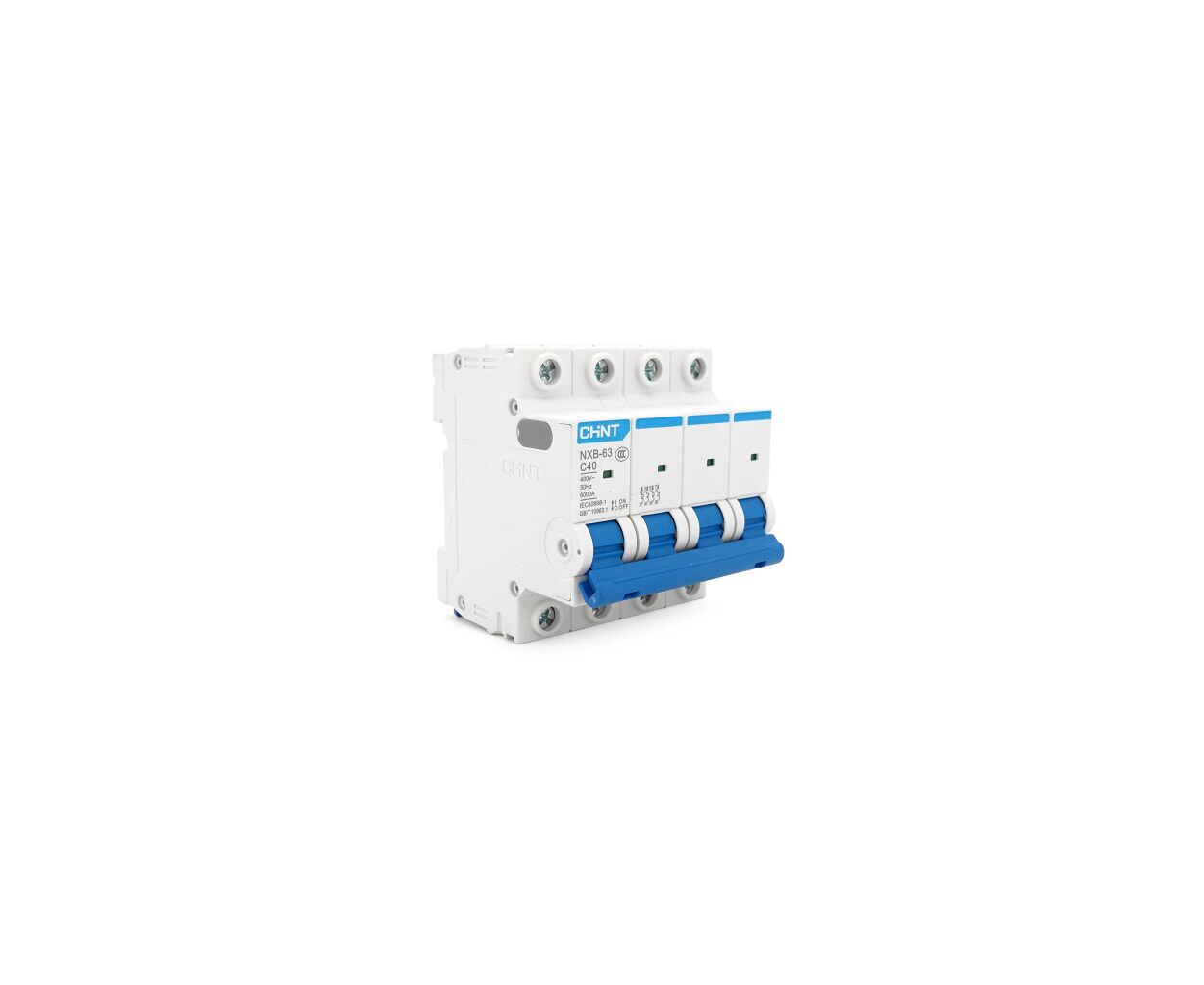

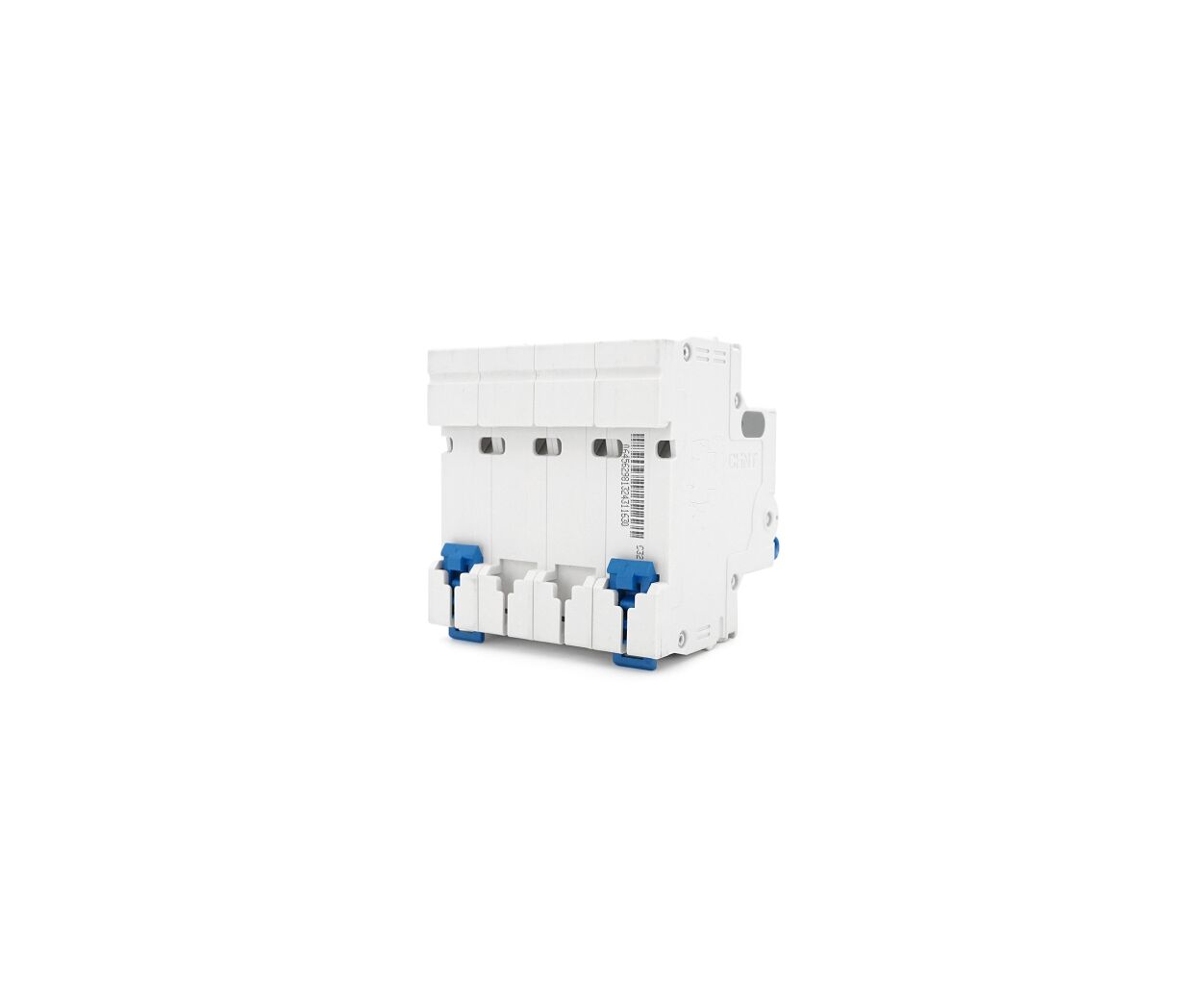

Автоматический выключатель CHINT NXB-63-4P-C40

Описание

Автоматический выключатель CHINT NXB-63 4P C40 представляет собой четырехполюсное модульное устройство защиты, предназначенное для полного отключения трех фаз и нулевого провода в электрических цепях. Устройство рассчитано на номинальный ток 40А и предназначено для защиты проводки и оборудования от перегрузок и коротких замыканий. Характеристика срабатывания "C" обеспечивает оптимальную защиту для бытовых и коммерческих применений.

Характеристики:
- Тип устройства: автоматический выключатель
- Серия: NXB-63
- Модель: 4P C40
- Номинальный ток: 40А
- Количество полюсов: 4P
- Характеристика срабатывания: C
- Номинальное напряжение: 230/400В
- Отключающая способность: 6кА
- Рабочая частота: 50Гц
- Механическая износостойкость: 20 000 циклов
- Электрическая износостойкость: 10 000 циклов
- Степень защиты: IP20
- Способ монтажа: DIN-рейка 35мм
- Подключение проводников: винтовые зажимы
- Ширина модуля: 4 модуля (72мм)
- Температурный диапазон: -25°C до +55°C

Устройство предназначено для:
- Вводных щитов жилых и коммерческих зданий
- Защиты трехфазных цепей питания
- Систем с обязательным отключением нулевого провода
- Цепей с мощным оборудованием до 8,8кВт
- Электрических плит и варочных панелей
- Трехфазных кондиционеров и систем вентиляции
- Производственного оборудования малой мощности
- Осветительных систем промышленных помещений

Соответствие сечения кабеля:
- Медный кабель: ≥10мм²
- Максимальная нагрузка: ≤8800Вт
- Рекомендуется для: мощных потребителей и вводных линий

Преимущества:
- Полное отключение всех проводников (L1,L2,L3,N)
- Защита от перегрузок и коротких замыканий
- Винтовые зажимы для надежного подключения
- Совместимость со стандартными DIN-рейками
- Четкая индикация положения включено/выключено
- Быстрое срабатывание при аварийных ситуациях
- Компактная конструкция
- Простота установки и обслуживания

Двухкомпонентная дугогасительная камера обеспечивает эффективное гашение дуги. Биметаллический расцепитель гарантирует точное срабатывание при перегрузках. Электромагнитный расцепитель обеспечивает мгновенное отключение при коротких замыканиях.

Монтаж на стандартную DIN-рейку 35мм. Подключение проводов сечением до 25мм². Рекомендуемый момент затяжки: 2,5-3,0Н·м. Возможно подключение как медных, так и алюминиевых проводников.

Данный автоматический выключатель обеспечивает надежную защиту трехфазных электрических цепей и рекомендуется для использования в качестве вводного устройства в жилых и коммерческих зданиях.
