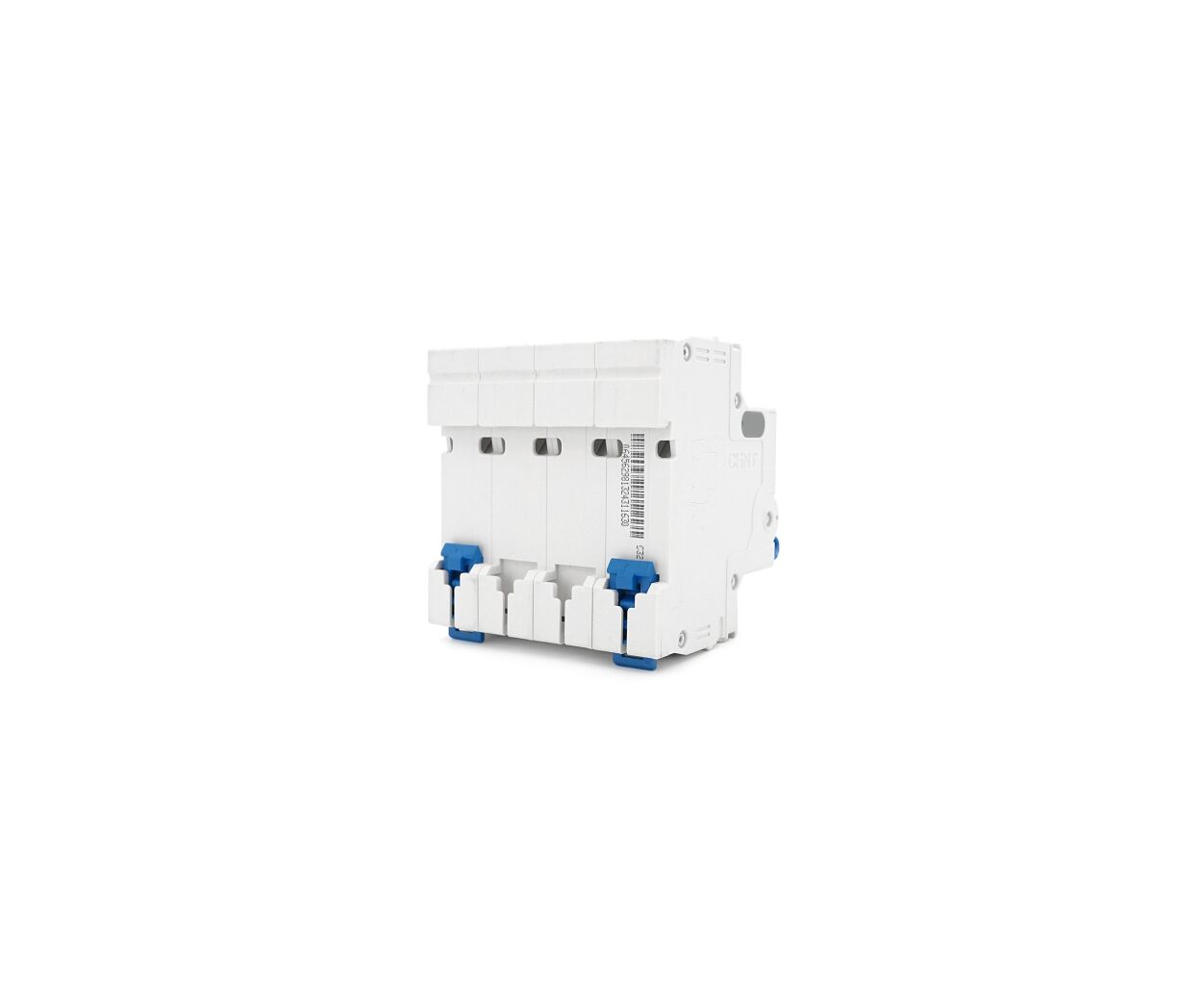

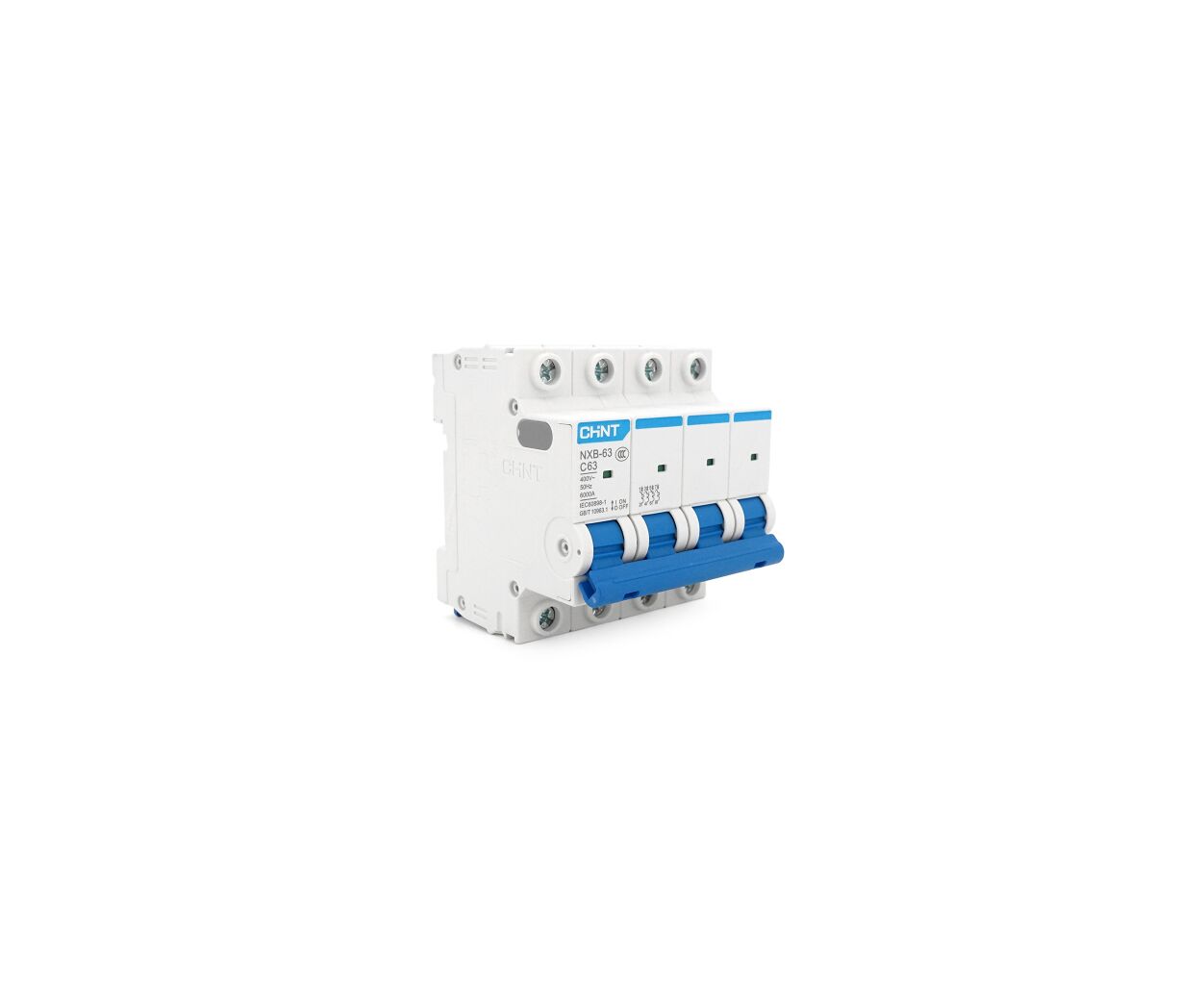

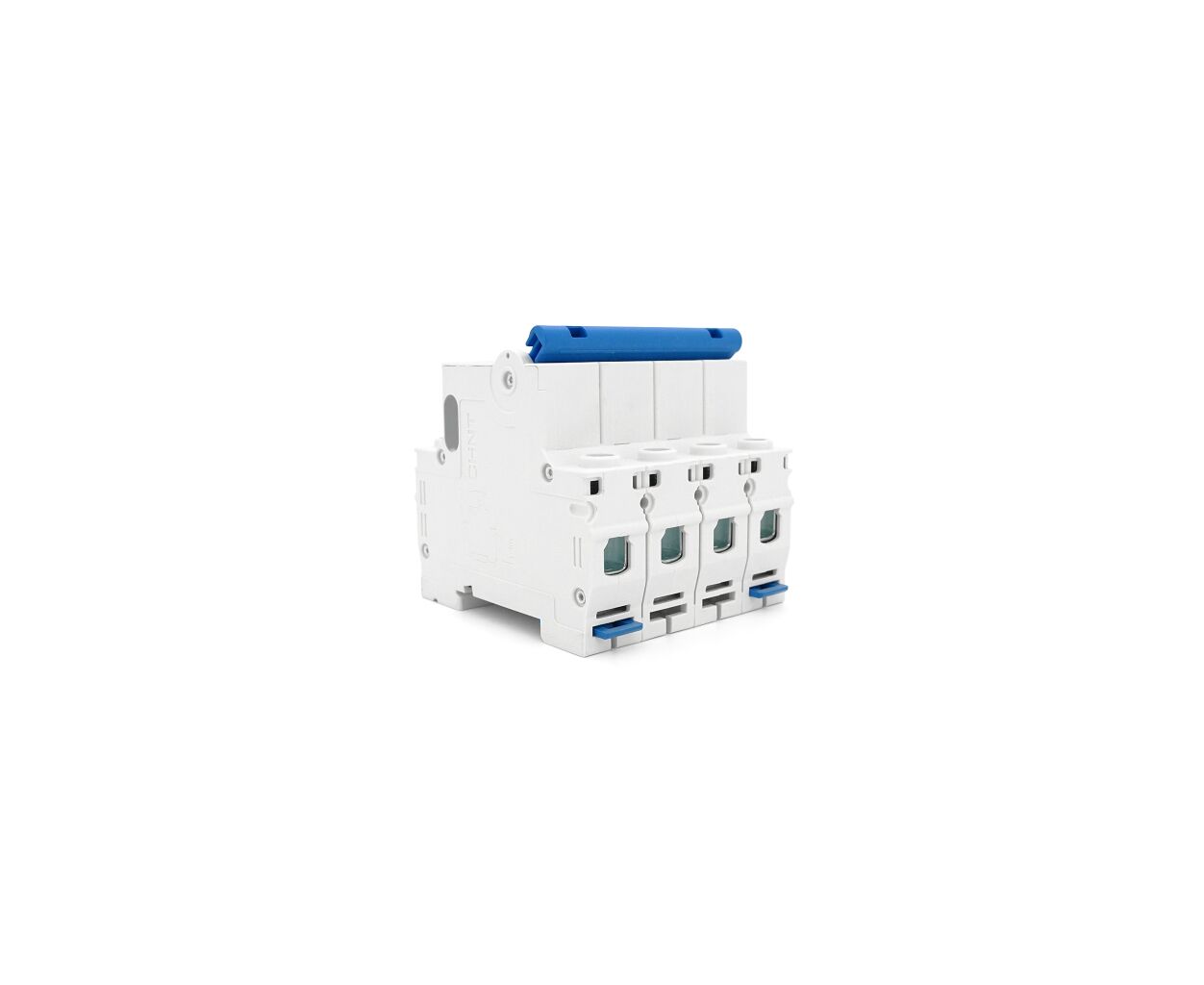

Автоматический выключатель CHINT NXB-63-4P-C63

Описание

Автоматический выключатель CHINT NXB-63 4P C63 представляет собой четырехполюсное модульное устройство защиты, предназначенное для полного отключения трех фаз и нулевого провода в электрических цепях. Устройство рассчитано на номинальный ток 63А и обеспечивает защиту проводки и оборудования от перегрузок и коротких замыканий. Характеристика срабатывания "C" оптимальна для применения в бытовых и коммерческих электросетях.

Характеристики:
- Тип устройства: автоматический выключатель
- Серия: NXB-63
- Модель: 4P C63
- Номинальный ток: 63А
- Количество полюсов: 4P
- Характеристика срабатывания: C
- Номинальное напряжение: 230/400В
- Отключающая способность: 6кА
- Рабочая частота: 50Гц
- Механическая износостойкость: 20000 циклов
- Электрическая износостойкость: 10000 циклов
- Степень защиты: IP20
- Способ монтажа: DIN-рейка 35мм
- Подключение проводников: винтовые зажимы
- Ширина модуля: 4 модуля (72мм)
- Температурный диапазон: от -25°C до +55°C

Устройство предназначено для:
- Вводных распределительных щитов зданий
- Защиты трехфазных силовых линий
- Систем с необходимостью полного отключения нулевого провода
- Питания мощного оборудования до 13,2кВт
- Трехфазных станков и производственного оборудования
- Систем вентиляции и кондиционирования
- Электрических котлов и водонагревателей
- Коммерческих и промышленных осветительных систем

Соответствие сечения кабеля:
- Медный кабель: ≥16мм²
- Максимальная нагрузка: ≤13200Вт
- Рекомендуется для: главных вводных автоматов и мощных потребителей

Преимущества:
- Полное отключение всех проводников (L1,L2,L3,N)
- Надежная защита от перегрузок и коротких замыканий
- Винтовые зажимы для безопасного подключения
- Совместимость со стандартными DIN-рейками
- Четкая индикация положения включено/выключено
- Быстрое срабатывание при аварийных ситуациях
- Компактная конструкция
- Простота установки и обслуживания

Двухкомпонентная дугогасительная камера обеспечивает эффективное гашение электрической дуги. Биметаллический расцепитель гарантирует точное срабатывание при перегрузках. Электромагнитный расцепитель обеспечивает мгновенное отключение при коротких замыканиях.

Монтаж и подключение:
Монтаж на стандартную DIN-рейку 35мм. Подключение проводов сечением до 35мм². Рекомендуемый момент затяжки: 3,0-3,5Н·м. Возможно подключение медных и алюминиевых проводников.

Данный автоматический выключатель обеспечивает надежную защиту трехфазных электрических цепей и рекомендуется для использования в качестве вводного устройства в жилых, коммерческих и промышленных зданиях с повышенными требованиями к мощности.
