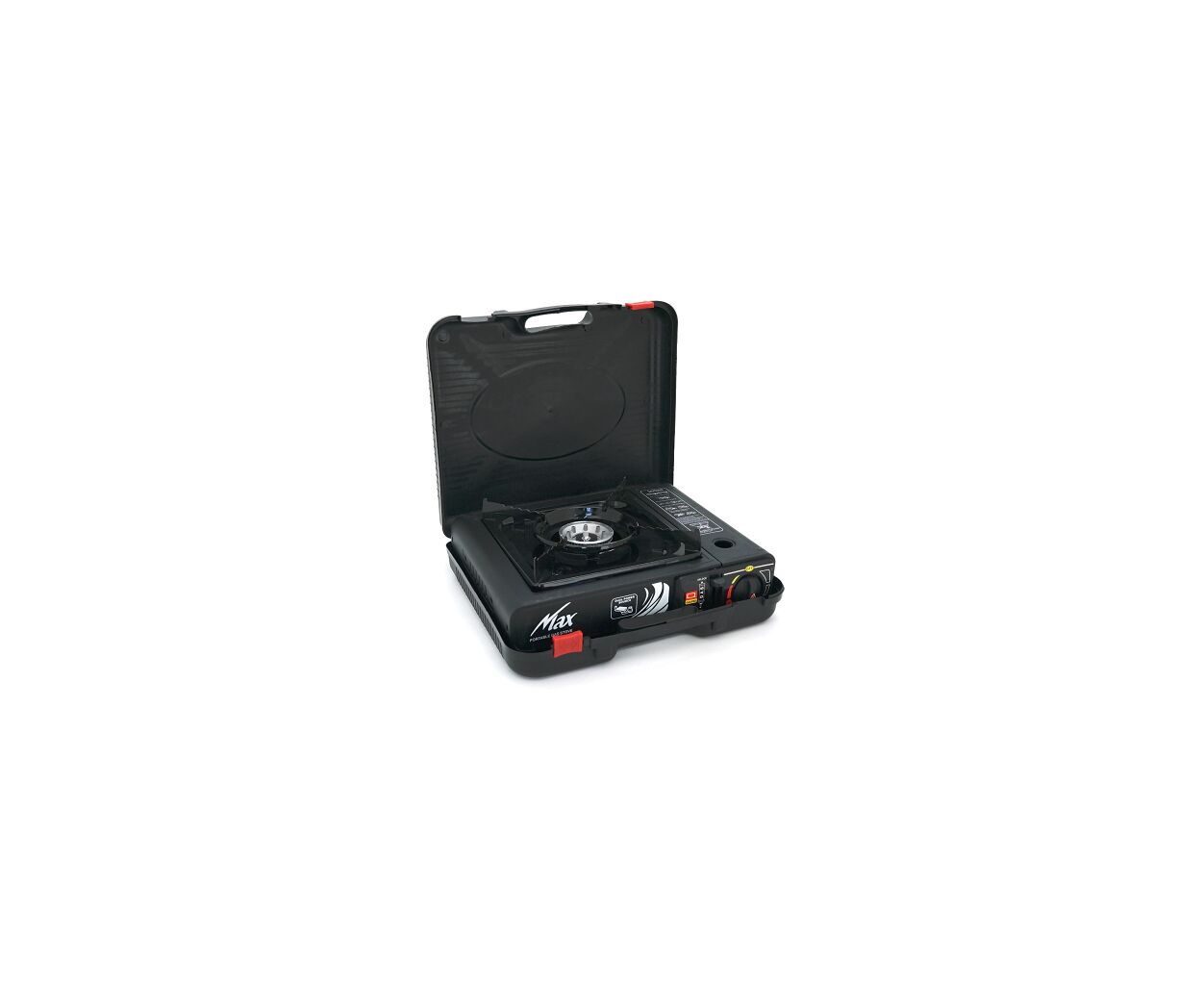

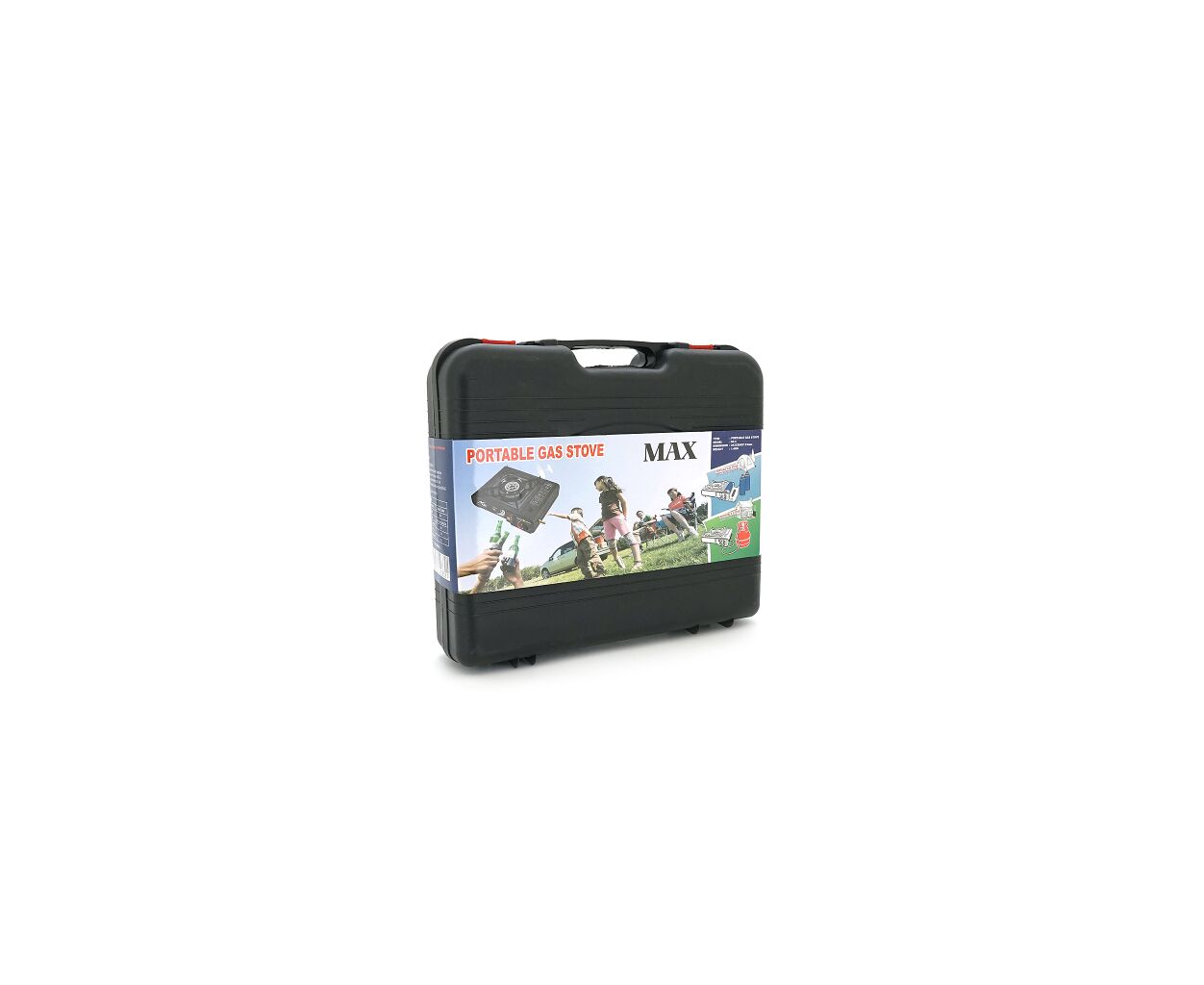

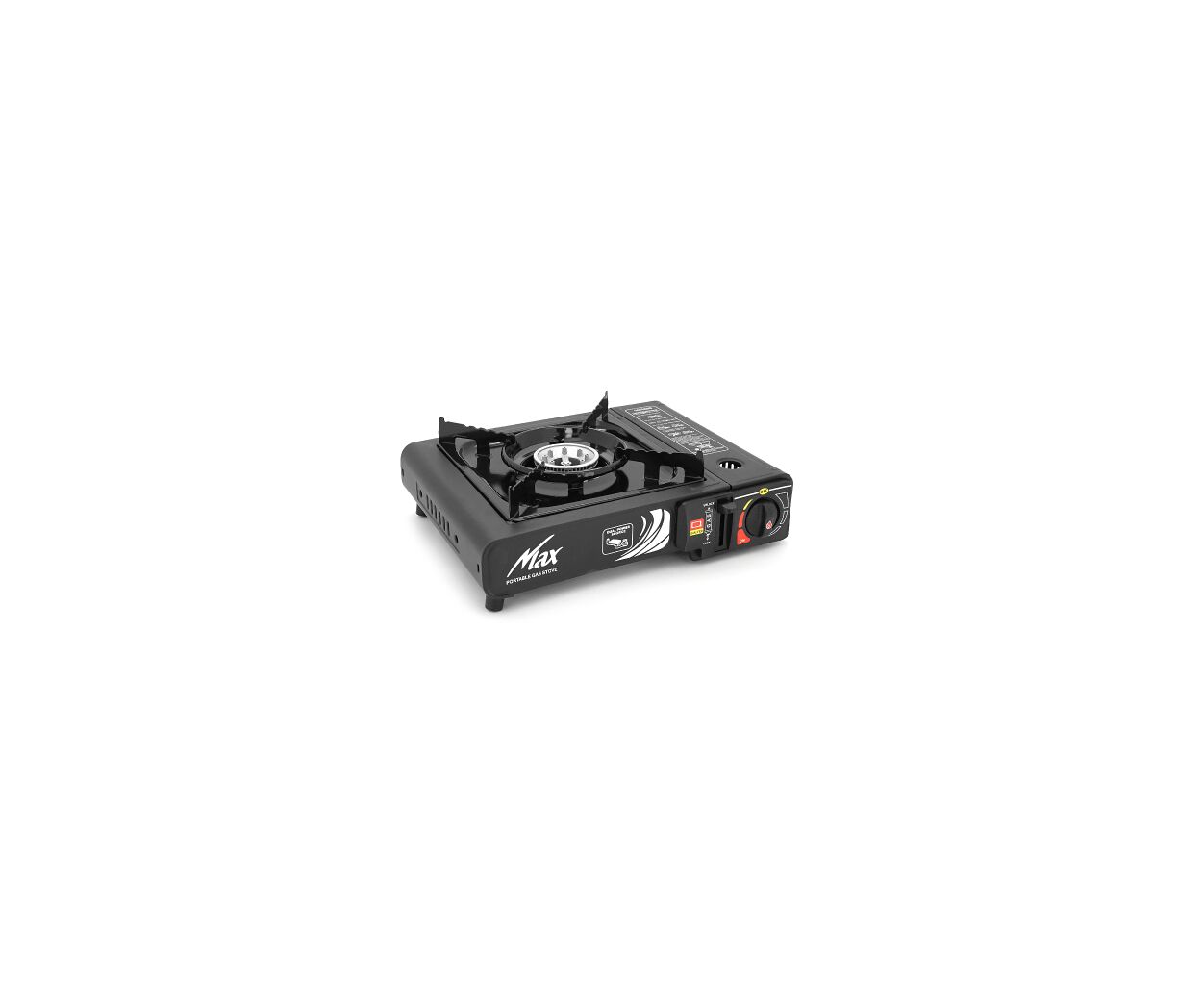

Портативная газовая плитка Voltronic MAX-664 під газові балони бутан та пропан-бутан (MAX-66)

Главные достоинства портативной газовой плиты — ее небольшие вес и размер и высокий уровень безопасности.

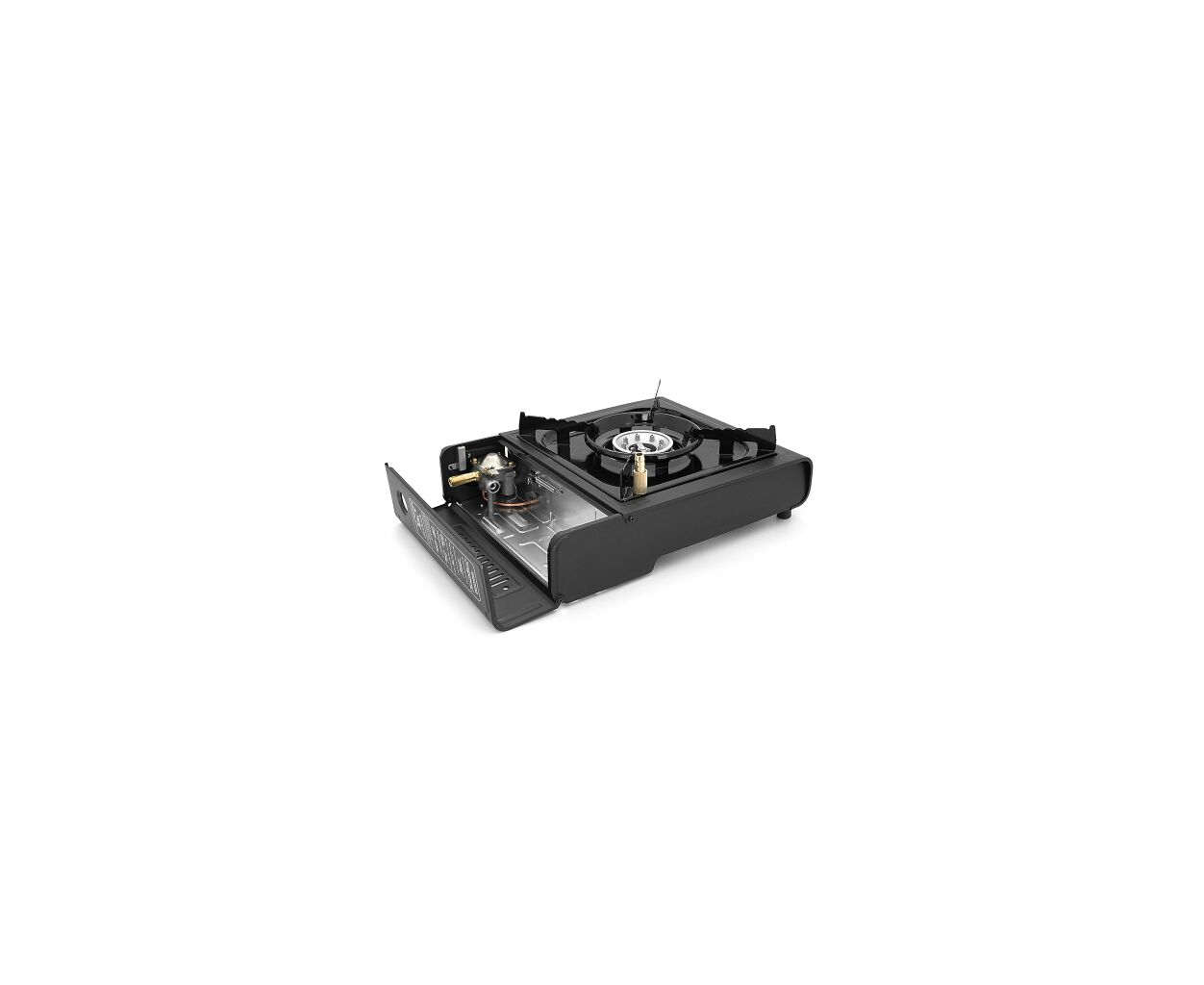

Баллон с газом легко и быстро рассоединяется при замене, а после установки крепко фиксируется надежным прижимным механизмом. Так же надежно фиксируется и горелка. Кстати, у плиты есть и переходник под большой газовый баллон.
Зажигается плита автоматически, от пьезоэлемента. Блокирующее устройство предотвратит выход газа, если плита почему-то не включилась.

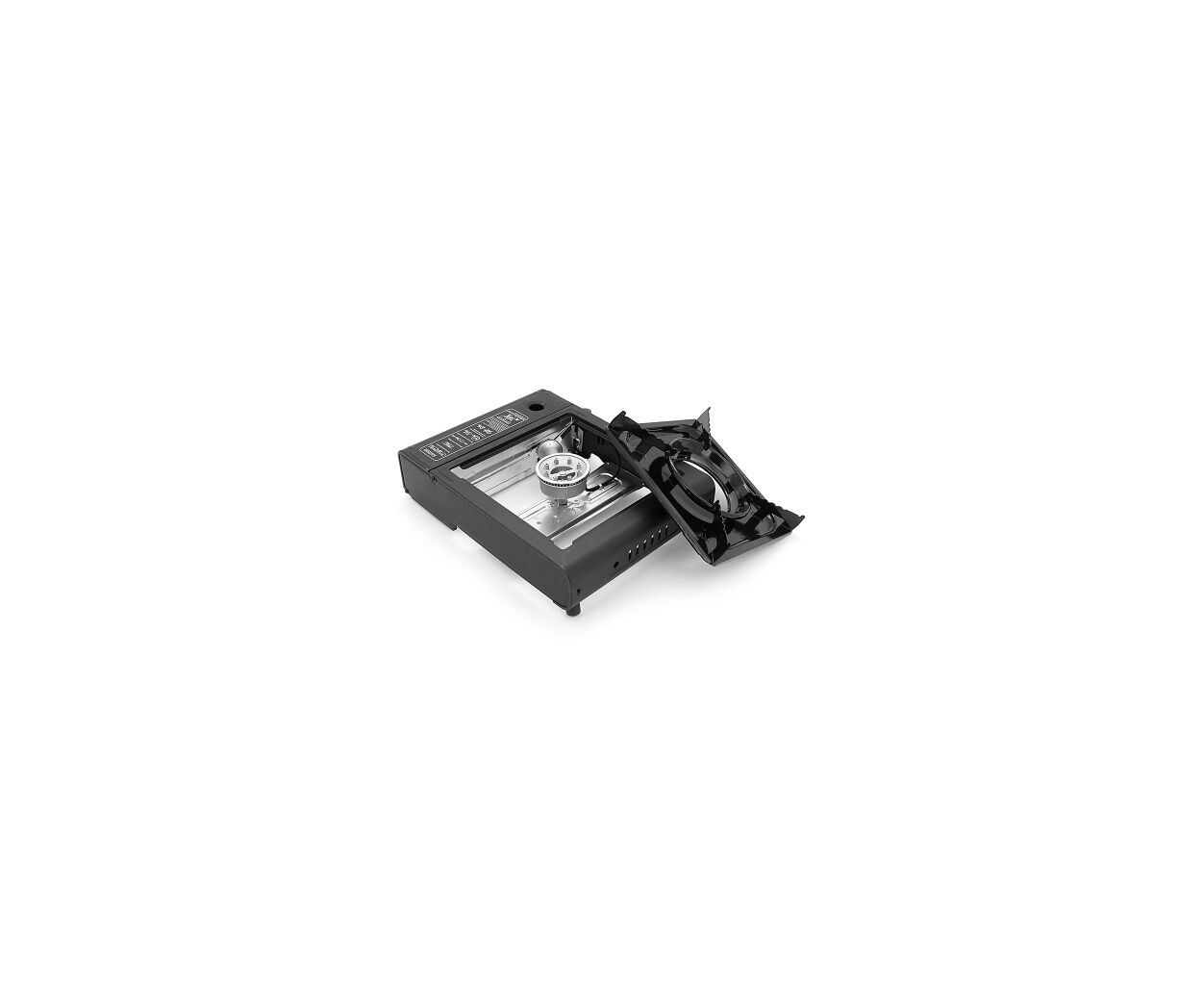

Эмалированная подставка под кастрюлю сконструирована таким образом, что надежно защищает горелку от ветра и концентрации газа во время работы печки. Выемка в подставке не дает выкипевшей жидкости затечь в горелку и потушить огонь, а удобный регулятор пламени позволяет рационально использовать газ из баллона.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель MAX
• Тип картриджа
• Цанговый, 220 г
• Расход газа 165 г/час
• Мощность 2300 Вт
• Тип газового баллона
• Баллоны с сжиженным газом (пропан)
• Емкость 5л, 12л, 27л, 50л
• Расход газа 145 г/час
• Мощность 2000 Вт
• Размеры в раб. состоянии 343x275x82 мм
• Вес 1,47 кг

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ

Работа от газового картриджа 220 г

1. Распакуйте плиту и установите верхнюю часть плиты (2) в рабочее положение стабилизаторами для посуды (5) вверх.

2. Если ранее плита подключалась к баллону с сжиженным газом пропан, убедитесь, что штуцер вывернут, а шланг отсоединен.

3. Откройте крышку картриджного отделения

4. Вставьте газовый картридж прорезью вверх, совместив ее с фиксатором на редукторе плиты. Следите за тем, чтобы регулятор подачи газа (10) находился в выключенном положении (OFF)

5. Зафиксируйте картридж, нажав рычаг (8) вниз в положение (FUEL LOCK) на передней панели плиты. Следите за тем, чтобы картридж был установлен без перекосов. Плита готова к работе.

6. Зажгите огонь, повернув регулятор подачи газа (10) влево до щелчка пьезоподжига.

7. Отрегулируйте мощность с помощью регулятора подачи газа (10)

8. По окончании использования плиты поверните регулятор подачи газа (10) по часовой стрелке до упора в положение (OFF). Поднимите рычаг (8) вверх в положение (UNLOCK).

9. Если вы не планируете использовать плиту в ближайшее время, дайте плите остыть и отсоедините газовый картридж. Работа от баллона с сжиженным газом 5,12,27 и 50 л

1. Распакуйте плиту и установите верхнюю часть плиты (2) в рабочее положение стабилизаторами для посуды (5) вверх.

2. Если ранее в плиту устанавливался газовый картридж 220 г Outdoor Max MSF-1 а, убедитесь, что картридж отсутствует.

3. Привинтите резьбовой штуцер (11) до упора. Присоедините к штуцеру газовый шланг и закрепите его хомутом.

4. На баллон установите редуктор и к нему присоедините второй конец газового шланга и закрепите его хомутом. Внимание! использование газовых баллонов без редуктора ЗАПРЕЩЕНО.

5. Убедитесь, что рычаг фиксации картриджа (8) находится в верхнем положении, а регулятор подачи газа (10) находится в положении (OFF).

6. Поверните вентиль на газовом баллоне против часовой стрелки, чтобы подать газ на плитку и убедитесь что нет утечки газа.

7. Зажгите огонь, повернув регулятор подачи газа (10) влево до щелчка пьезоподжига.

8. По окончании использования плиты поверните регулятор подачи газа (10) по часовой стрелке до упора в положение (OFF).

9. Закройте вентиль на газовом баллоне, повернув его по часовой стрелке до упора. Если вы не планируете использовать плиту в ближайшее время, дайте плите остыть и отсоедините газовый баллон.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Перед использованием внимательно ознакомьтесь с инструкцией

2. Используйте устройство только по назначению - для приготовления пищи

3. Установите плиту на твердую и ровную поверхность

4. Не располагайте плиту ближе 20 см от стен и 60 см от потолка вашей кухни

5. Будьте осторожны, верхняя часть плиты сильно нагревается во время работы Не допускайте детей к плите!

6. Не используйте плиту при температуре ниже минус 10°С

7. Не модифицируйте устройство

8. Хранение: если плита не используется, то отсоедините газовый баллон или выньте газовый картридж из плиты

9. При транспортировке необходимо отсоединить газовый баллон или вынуть газовый картридж из плиты

10. Использовать плиту, менять газовые картриджи или подключать/отключать газовые баллоны можно только в хорошо проветриваемом помещении, предпочтительно вдали от любых источников огня. Не курите во время работы с плитой

11. Если плита неисправна или работает ненадлежащим образом, а также во время работы вы вдруг почувствовали запах газа, немедленно выключите плиту, дайте ей остыть, отсоедините картридж или газовый баллон и обратитесь в сервисный центр

12. Во избежание перегрева использование посуды с диаметром дна более 210 мм категорически воспрещено.
