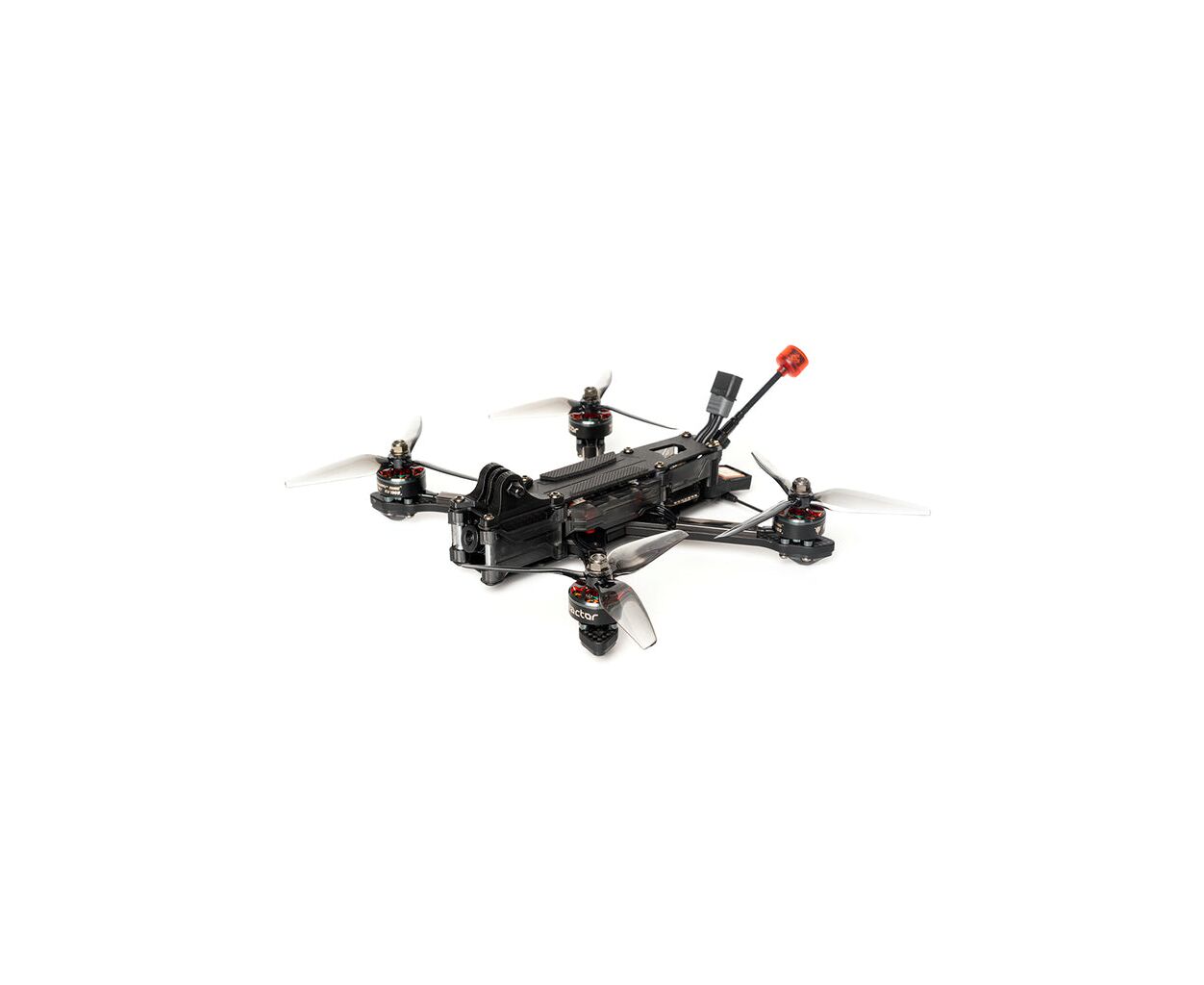

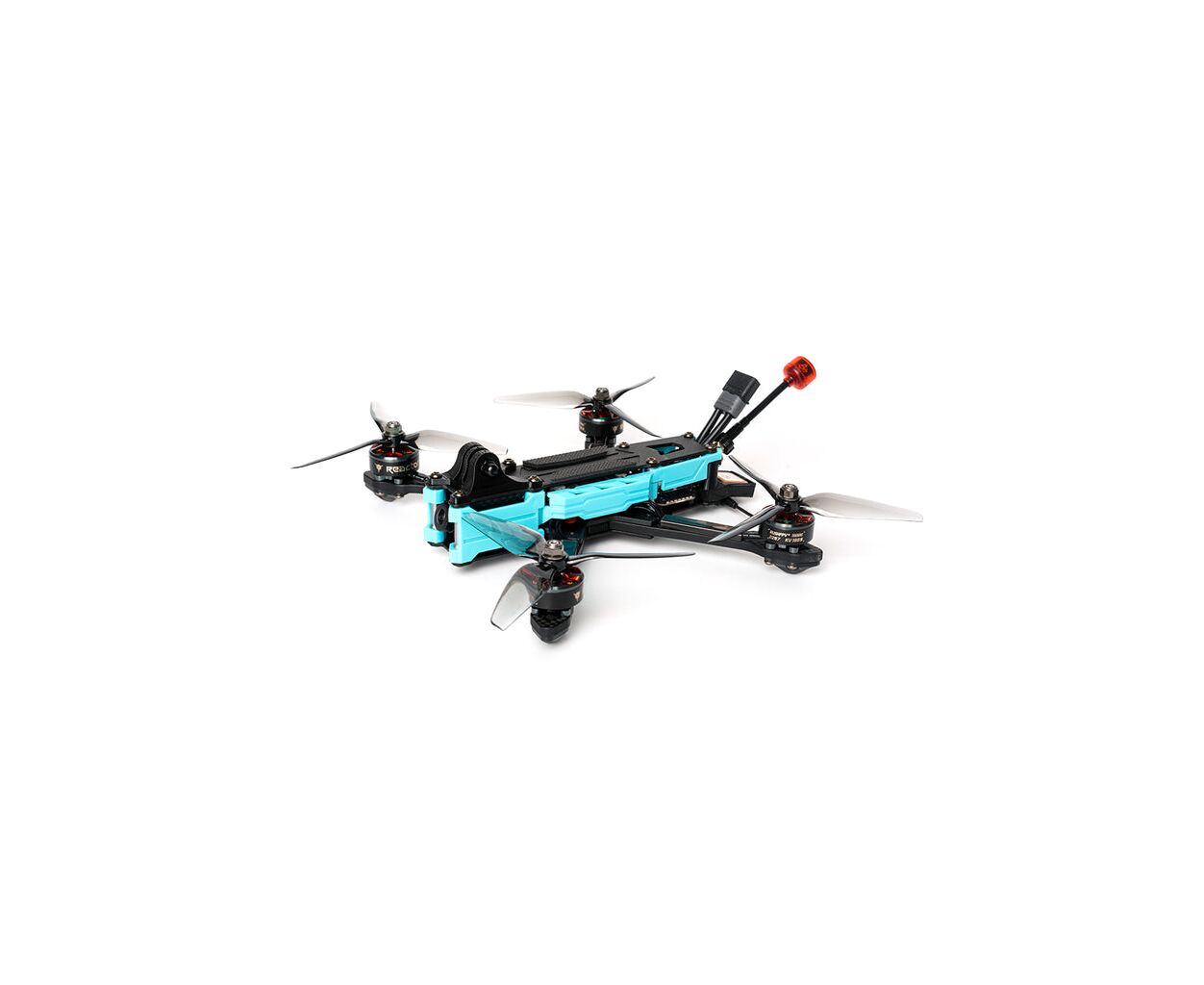

Квадрокоптер RushFPV ARMOR SC 5 BNF Analog Version (Z3-21)

Armor-5C 5'' BNF (Analog Version) TBS Crossfire Nano Rx (SE) - це потужний 5-дюймовий квадрокоптер на базі рами Armor-5C 5'' та польотного контролера RUSHBALDE F722. Попередньо налаштований та відкалібрований із заводу. Велика потужність та плавний політ гарантовані популярними двигунами REACTOR 2207 1960KV.

Контролер польоту RUSHFPV RUSH BLADE F722 для аналогового:

• MCU: 216 МГц
• ГІРОСКОП: MPU6000
• OSD: вбудоване OSD
• Вхідна напруга: 3-8S
• BEC: 5 В/5 А
• Монтажні отвори: 30,5мм x 30,5мм

Регулятор швидкості RUSHFPV RUSH BLADE 50A:

• Номінальний струм: 50А
• Піковий струм: 60А
• Вхідна напруга: 3-6SLipo
• MCU: F051 48 МГц
• Частота ШИМ: 48 К
• Колір світлодіода: синій
• Вага: 16,2 г
• Розмір: 45 х 36,5 х 7,5 мм

Плата фільтра потужності RUSH PFB

• Регулятор 4 в 1 не може забезпечити повну фільтрацію через свою компактну конструкцію і високу потужність. Надмірні піки напруги можуть спричинити перешкоди для інших компонентів. Стрибки струму, що виникають при збоях, можуть сильно вплинути на польові МОП-транзистори і джерело живлення і викликати їх пошкодження.
• RUSH PFB має невеликі розміри і може бути встановлений у хвостовій частині ESC як додатковий пристрій для фільтра. Він оснащений двома високошвидкісними твердотілими конденсаторами на 35 В, 330 мкФ, а паралельне ESR дуже низьке, 5 м0 (ТЕСТОВА ЧАСТОТА 10 кГц)! Він добре фільтрує високочастотні перешкоди, які створюється ESC.
• На платі є 3 потужні TVS-діоди, які можуть відсікати піки напруги зі швидкістю нс і вчасно поглинати стрибки високої напруги, спричинені зіткненнями гребного гвинта під час аварії, щоб захистити польову трубку та інші компоненти від стрибків напруги. . Ми рекомендуємо встановлювати його в потужну безщіткову систему 6S.

Двигун REACTOR 2207 1960KV:

• Вхідна напруга: 6S
• KV: 1960
• Розміри статора: 22x7 мм
• Монтажна схема: 16x16 мм
• Розмір валу: 5 мм
• Внутрішній опір: 64 мОм
• Розміри дроту: 20awg150 мм
• Вага: 33,4 г (включаючи дроти)

FPV камера Caddx Ratel 2:

• Матриця: 1/1.8" CMOS Starlight HDR
• Горизонтальна роздільна здатність: 1200TVL
• Лінза: 2.1мм FOV 165°
• Формат зображення: 16:9 / 4:3 (змінюється)
• ТБ система: NTSC & PAL (змінна)
• WDR: Super WDR (HDR)
• DNR: 3-DNR
• мін. освітлення: 0.0001 lux Starlight
• Синхронізація: внутрішня
• Мінімальна затримка: 8 мс
• Швидкість ел. затвора: PAL: 1/50 ~ 100000; NTSC: 1/60 ~ 100 000
• Відношення сигнал/шум: > 60dB (AGC OFF)
• OSD: є
• Режими День/Ніч: Авто/Колір/ЧБ/EXT
• Відеовихід: CVBS
• Харчування: 5-40V
• Матеріал корпусу: магнієво-алюмінієвий сплав
• Розміри: 19 x 19 x 20 мм
• Вага: 5.9 г

Видеопередатчик RUSH mini VTX:

• Мощность: PIT/25/200/500/800mW
• Каналы: 48CH RaceBand / LowRace
• Входное напряжение: 7-36V постоянного тока
• Выходное напряжение: 5V 1А
• Входной ток 12V: 40mA при пит-режиме; 95mA при 25mW; 185mA при 200mW; 250mA при 500mW; 380mA при 800mW
• Монтажное отверстие: 20 x 20мм
• Размеры: 28 x 28 x 3.3 мм
• Вес: 4.5 г (без защитного кейса); 5.4 г (с пылезащитным кейсом)
