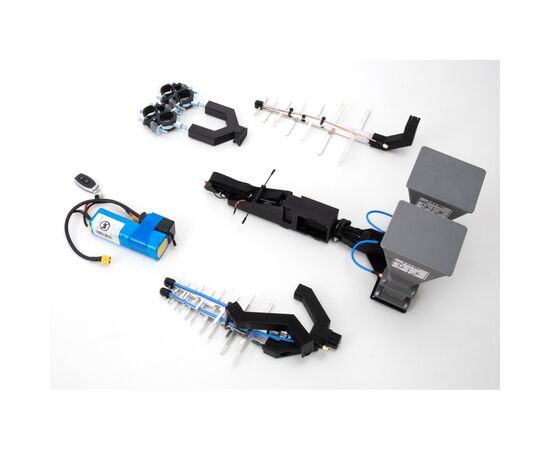

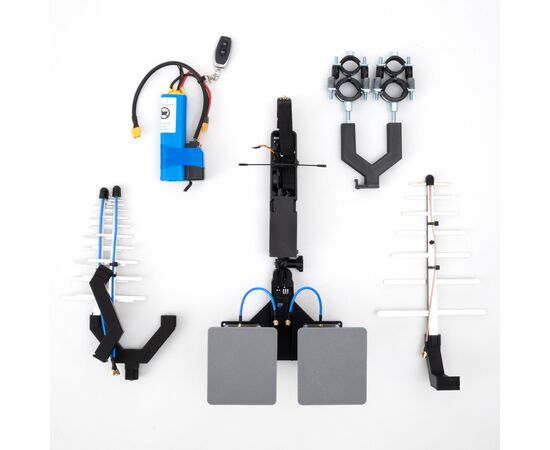

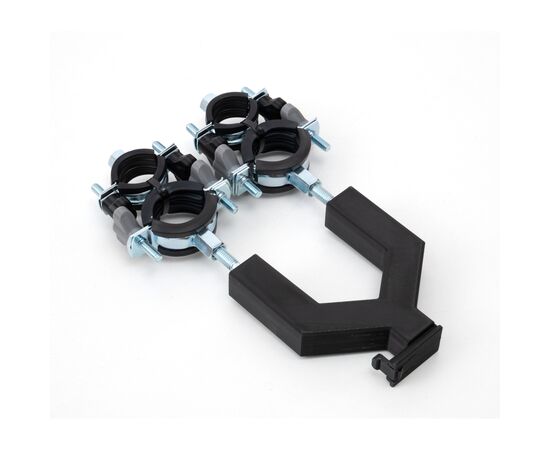

Ретранслятор FPV RavLink Відео:4.9-6.1GHz та Керування 700-1000/1750-3000MHz RavLinkCS (RETRIK 4.9-6.1 RAVLINK CS)

Управление

RX: HappyModel ELRS ES900RX (совместим с ELRS 868/915)

TX: не комплектуется (во внешний передатчик оператора)

Антенны управления:

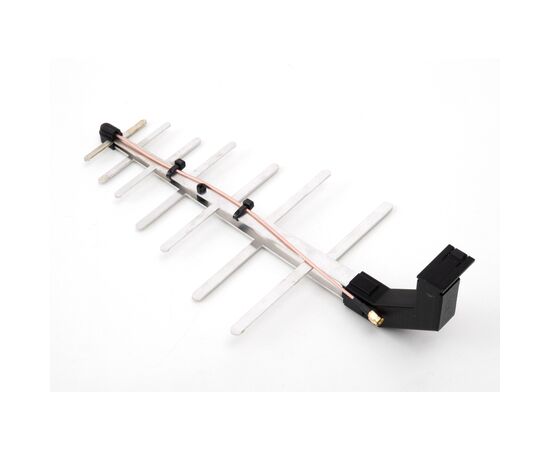

• RavLink LPDA 700–1300 МГц

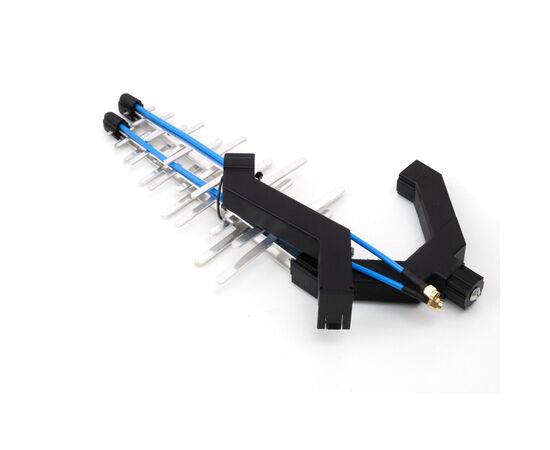

• RavLink LPDA 1750–3000 МГц (двойная конфигурация для diversity)

Видео

• VRX: TBS Fusion 5.8 ГГц

• VTX: Foxeer Reaper Extreme V3 2.5 Вт 4.9–6.0 ГГц, 80CH

• Антенны видео:

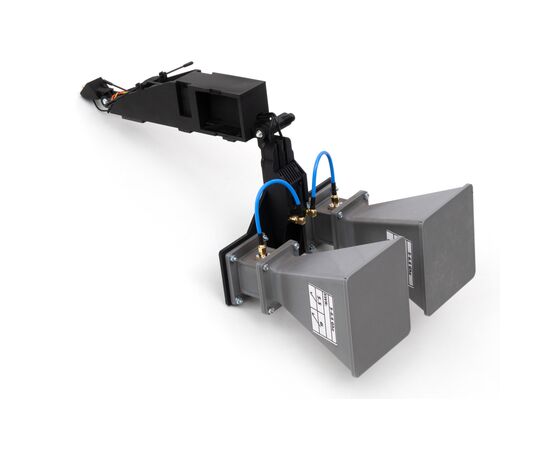

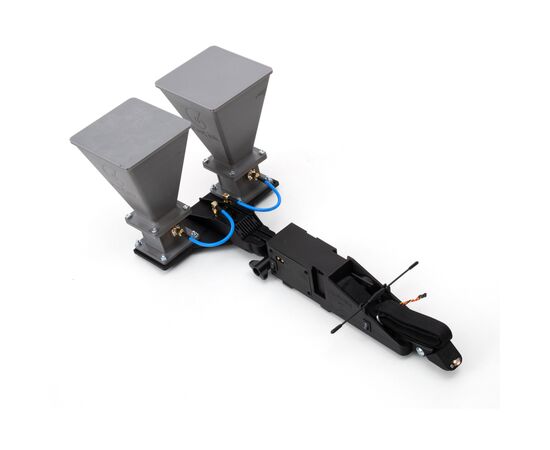

• На ретрансляторе (до VRX): 2× RavLink Рупор 5.0–6.6 ГГц SMA, RHCP
• Короткое плечо (до VTX): TrueRC X-AIR 5.8 Mk II SMA, RHCP

Ключевые характеристики (типичные/расчетные)

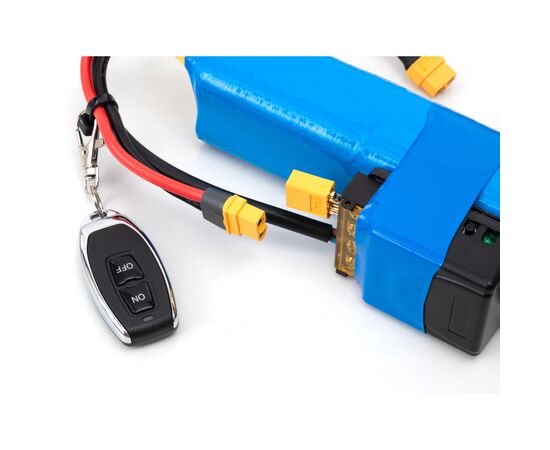

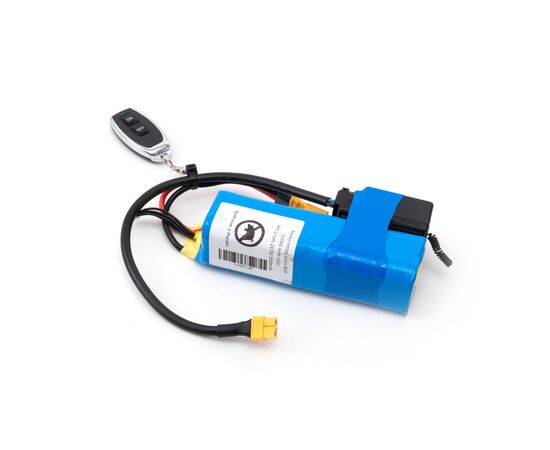

• Питание: аккумулятор 4S2P (вход 12–17 В)

• Потребление системы (оценка): 12–15 Вт (VTX 2.5 Вт ≈ 8–12 Вт + VRX/логика 2–3 Вт)

• Время работы от 4S2P:

4S2P 10000 mAh 7 – 12 ч (разброс зависит от выбранной мощности VTX и температуры внешней среды)

•  RF-чувствительность (ориентировочно):

Видео VRX TBS Fusion: до −95 дБм (аналог 5.8)

Управление ELRS ES900RX: до ~−115 дБм (LoRa/CRSF)

• Диапазон работы по частоте:

• Базовая конфигурация видео: 5.6–6.1 ГГц
• Управление: 700–1000 МГц и 1750–3000 МГц (сменные антенны LPDA)

• Количество каналов:

• VTX Foxeer: до 80CH (4.9–6.0 ГГц)
• VRX TBS Fusion: стандартные сетки 4.9–6.0 ГГц (Band A/B/E/F/R и т.д.)

Примечание: приведенные значения – инженерные оценки на основе состава комплекта; точные показатели

зависят от геометрии монтажа, потерь в фидерах/коннекторах, качества питания и локальных норм.

радиоиспользование.

Функции RavLink CS-0.0.2

• Веб-интерфейс настройки частот/бендов (X, L и т.п.) и каналов

• Выбор канала, через который осуществляется управление VRX (маршрутизация)

• Профили для различных диапазонов (5.8/6–7 ГГц), сохранение в энергонезависимой памяти
