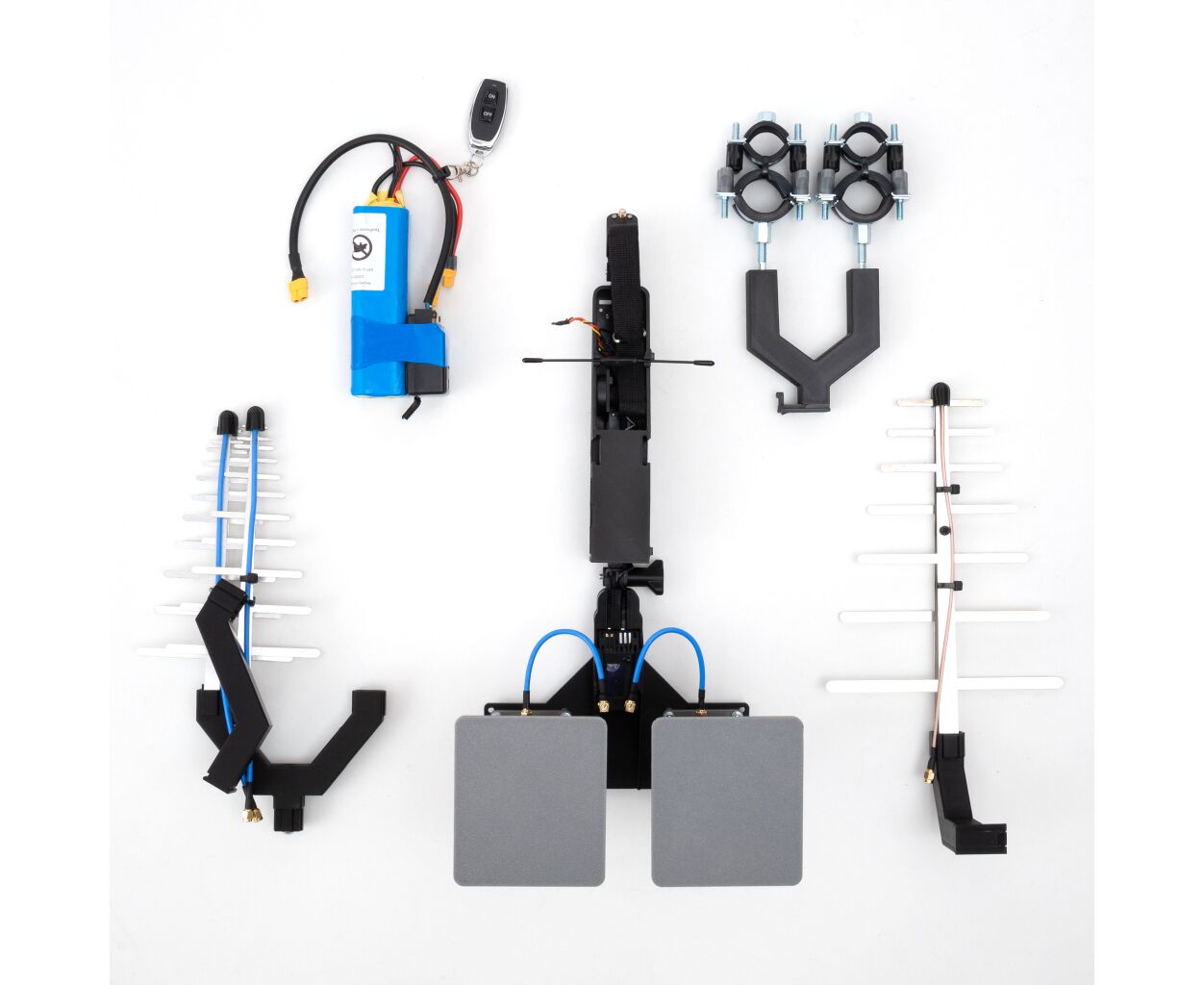

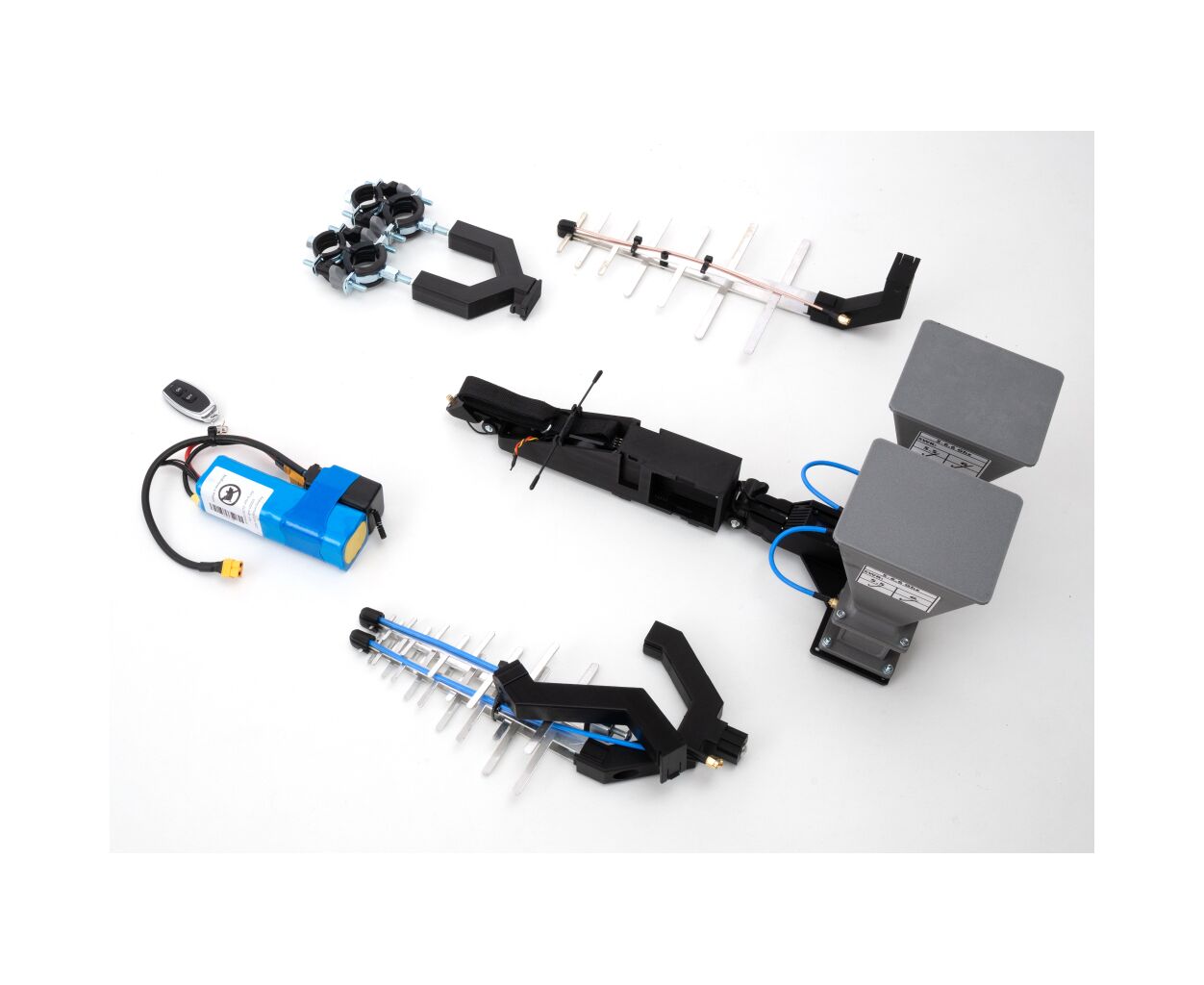

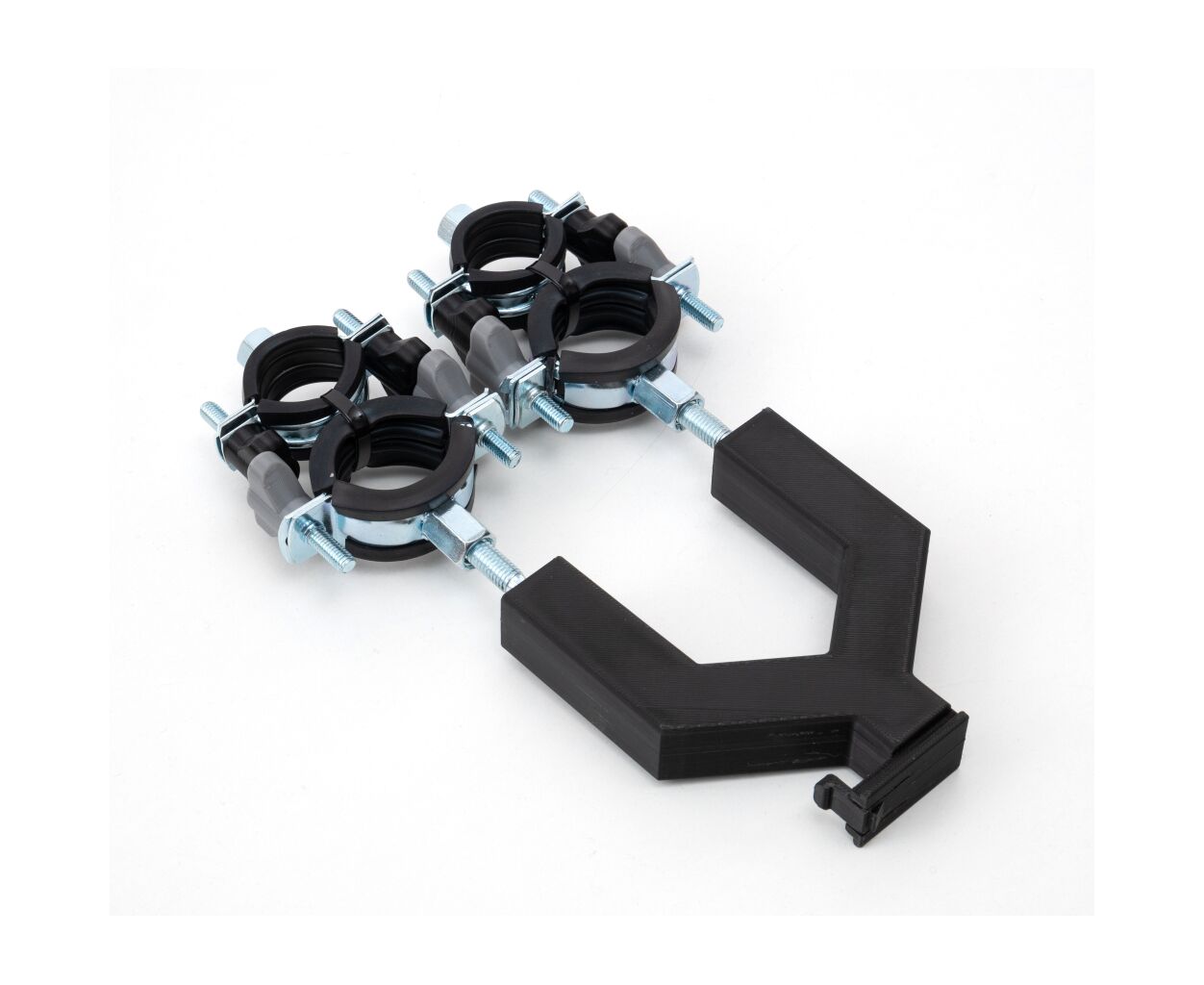

Ретранслятор FPV RavLink Відео:4.9-6.1GHz та Керування 700-1000/1750-3000MHz RavLinkCS (RETRIK 4.9-6.1 RAVLINK CS)

Керування

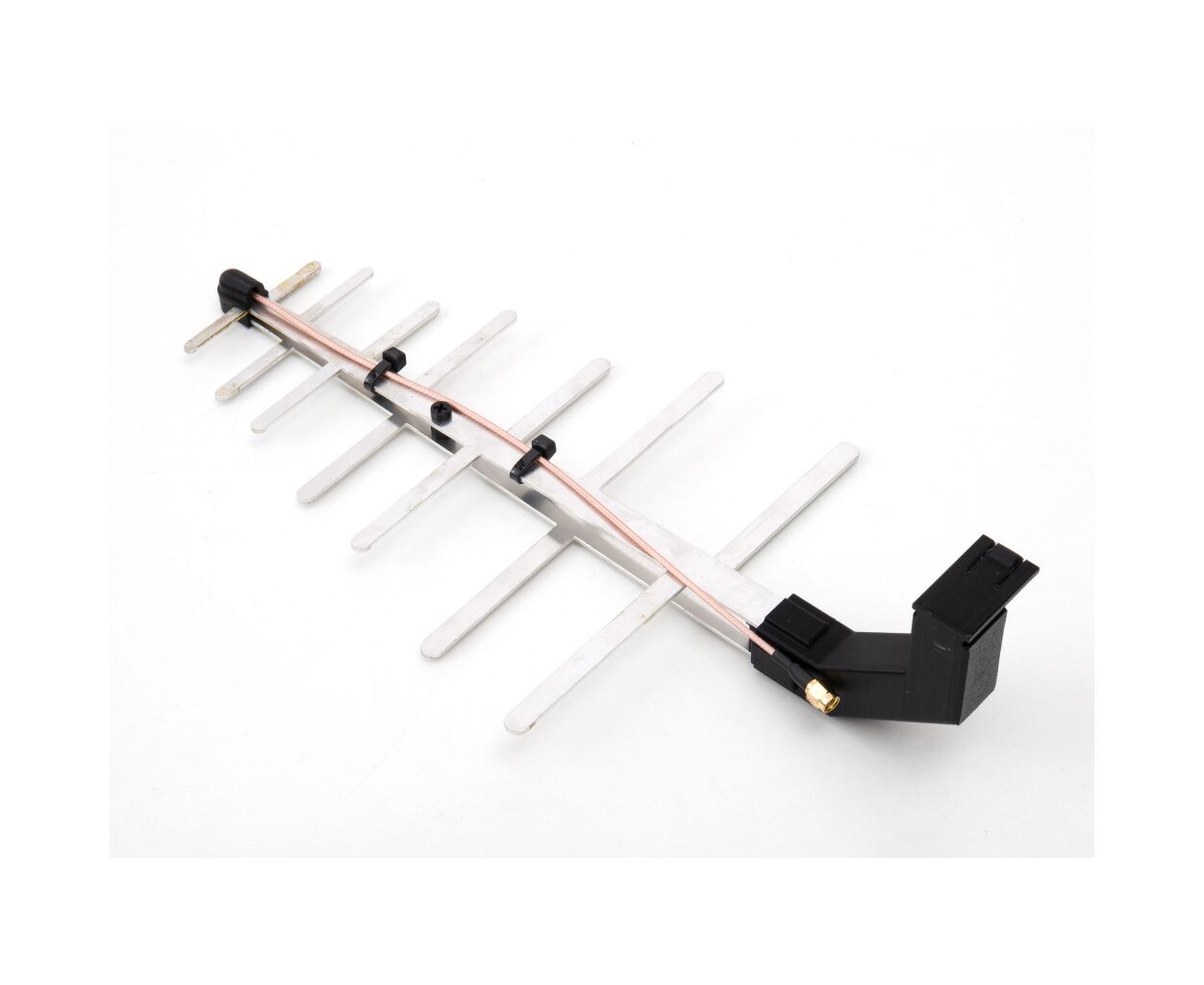

•  RavLink LPDA 700–1300 МГц
•  RavLink LPDA 1750–3000 МГц (подвійна конфігурація для diversity)

Відео

• VRX: TBS Fusion 5.8 ГГц

• VTX: Foxeer Reaper Extreme V3 2.5 Вт 4.9–6.0 ГГц, 80CH

• Антени відео:

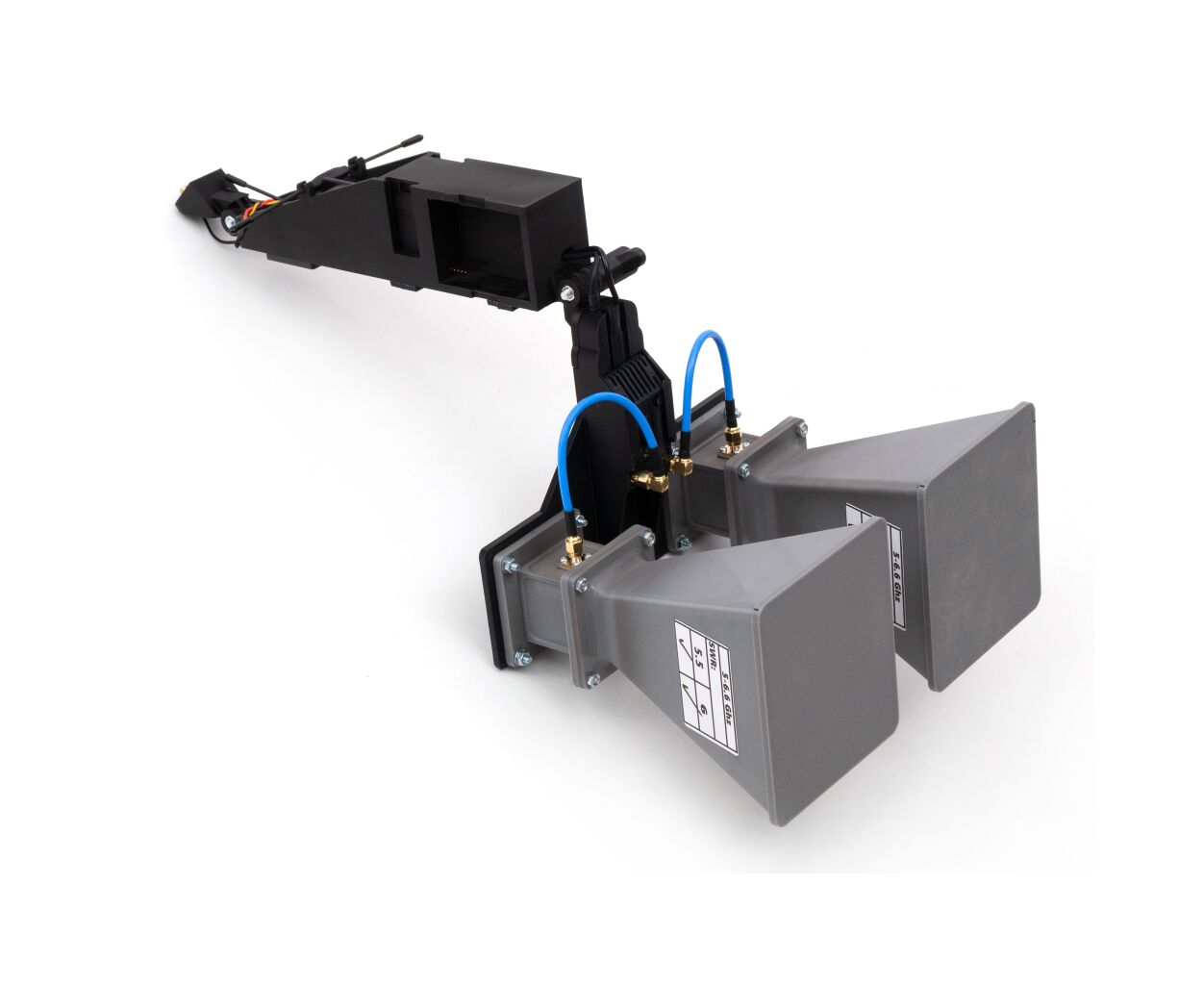

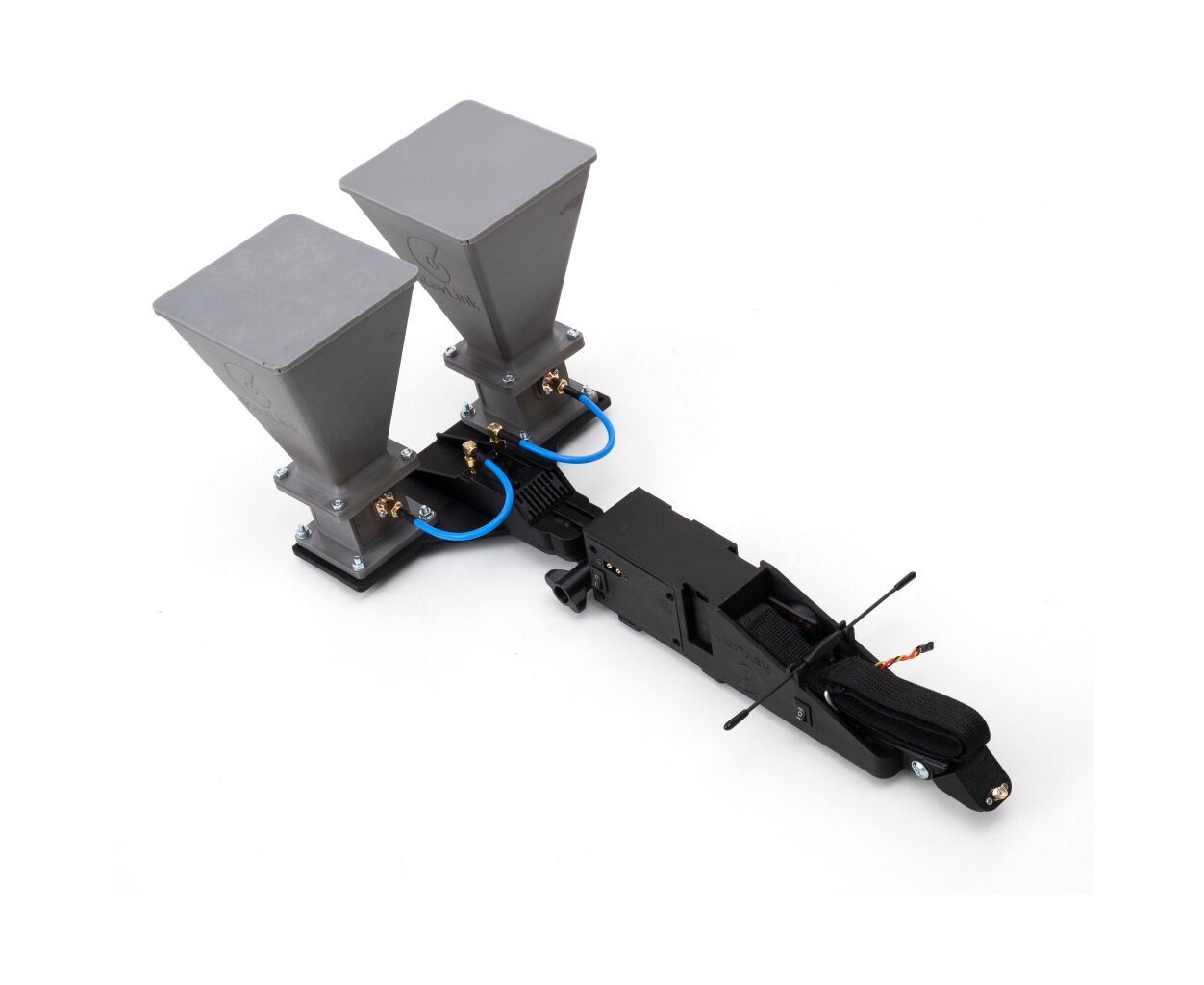

•  На ретрансляторі (до VRX): 2× RavLink Рупор 5.0–6.6 ГГц SMA, RHCP
•  Коротке пличе (до VTX): TrueRC X-AIR 5.8 Mk II SMA, RHCP

Ключові характеристики (типові/розрахункові)

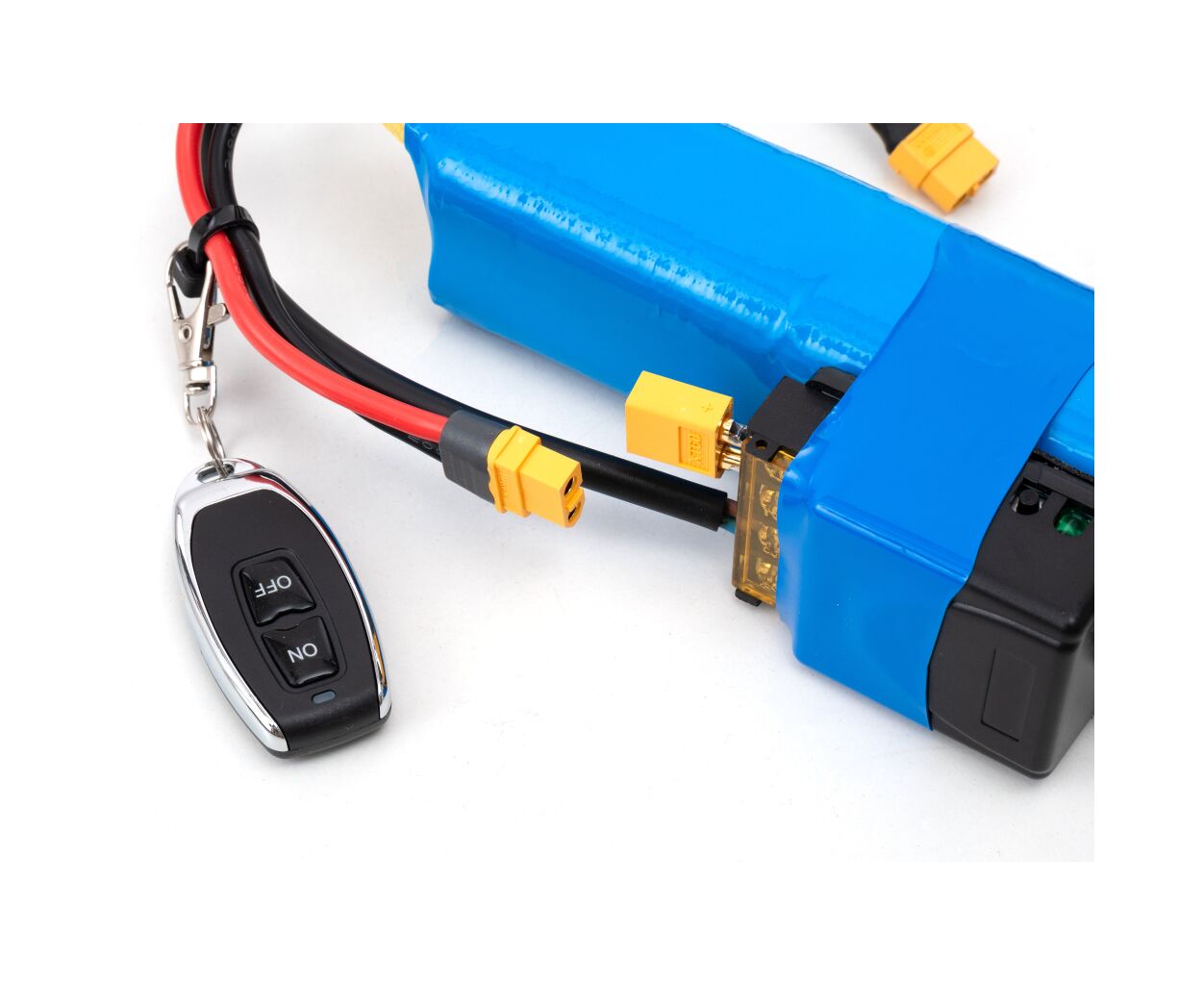

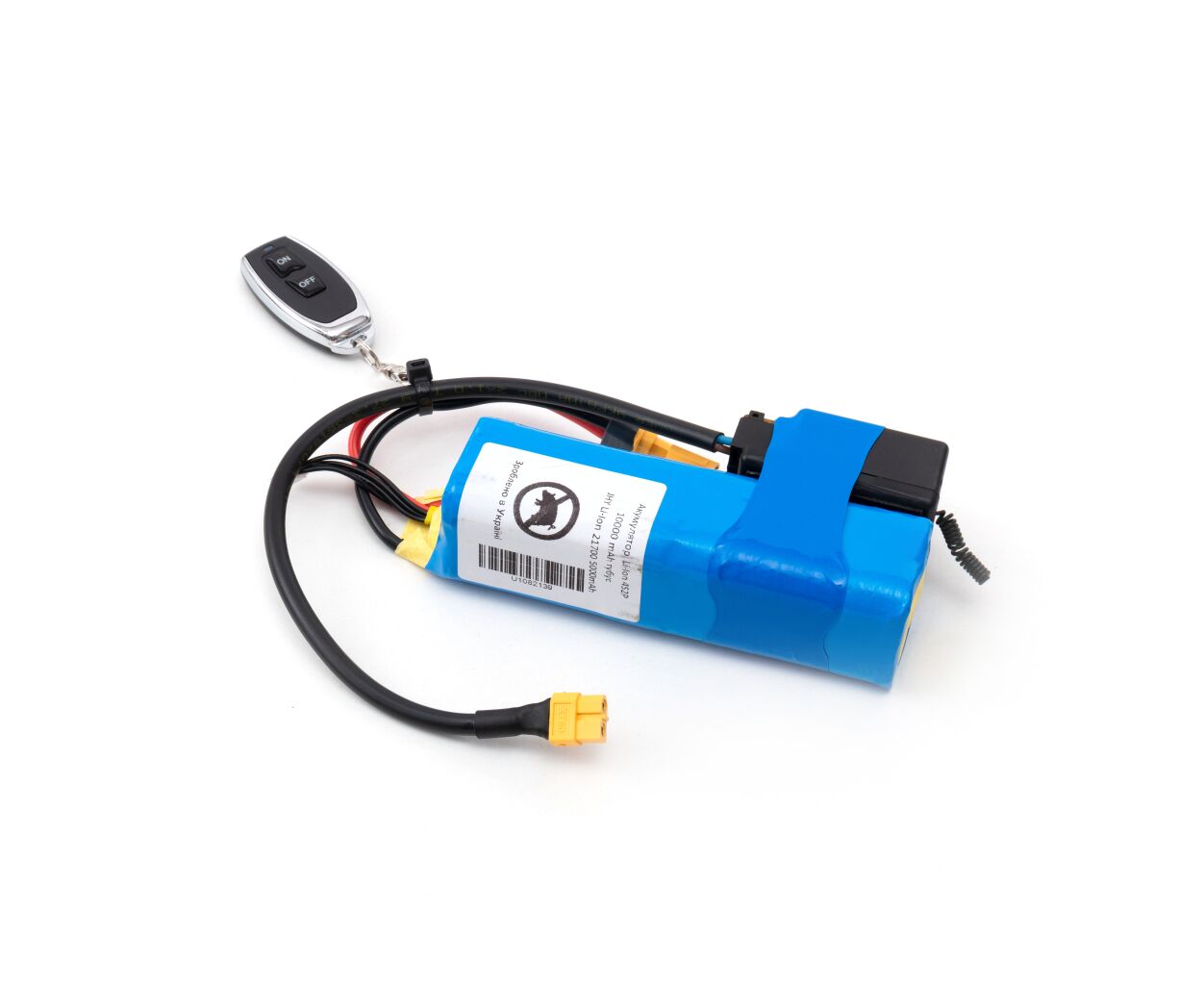

• Живлення: акумулятор 4S2P (вхід 12–17 В)

• Споживання системи (оцінка): 12–15 Вт (VTX 2.5 Вт ≈ 8–12 Вт + VRX/логіка 2–3 Вт)

• Час роботи від 4S2P:

•  4S2P 10000 mAh 7 – 12 год (розкид залежить від обраної потужності VTX та температури зовнішнього середовища)

• RF-чутливість (орієнтовно):

• Відео VRX TBS Fusion: до −95 дБм (аналог 5.8)
• Керування ELRS ES900RX: до ~−115 дБм (LoRa/CRSF)

• Діапазон роботи за частотою:

•  Базова конфігурація відео: 5.6–6.1 ГГц
•  Керування: 700–1000 МГц та 1750–3000 МГц (змінні антени LPDA)

• Кількість каналів:

•  VTX Foxeer: до 80CH (4.9–6.0 ГГц)
•  VRX TBS Fusion: стандартні сітки 4.9–6.0 ГГц (Band A/B/E/F/R тощо)

Примітка: наведені значення — інженерні оцінки на основі складу комплекта; точні показники

залежать від геометрії монтажу, втрат у фідерах/конекторах, якості живлення та локальних норм

радіовикористання.

Функції RavLink CS-0.0.2

• Веб-інтерфейс налаштувань частот/бендів (X, L тощо) і каналів

• Вибір каналу, через який відбувається керування VRX (маршрутизація)

• Профілі для різних діапазонів (5.8 / 6–7 ГГц), збереження в енергонезалежній пам’яті
